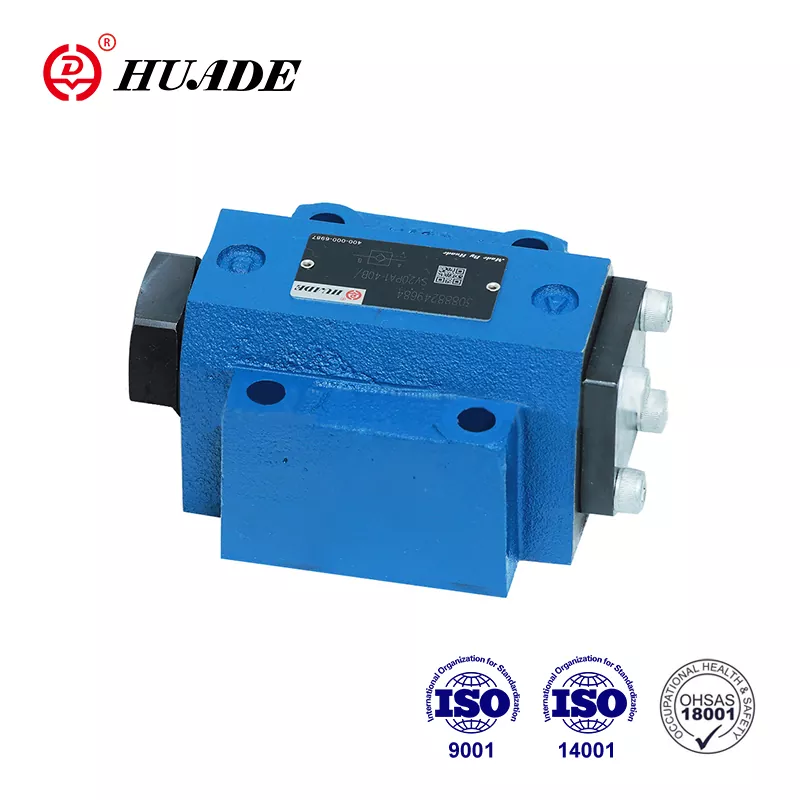

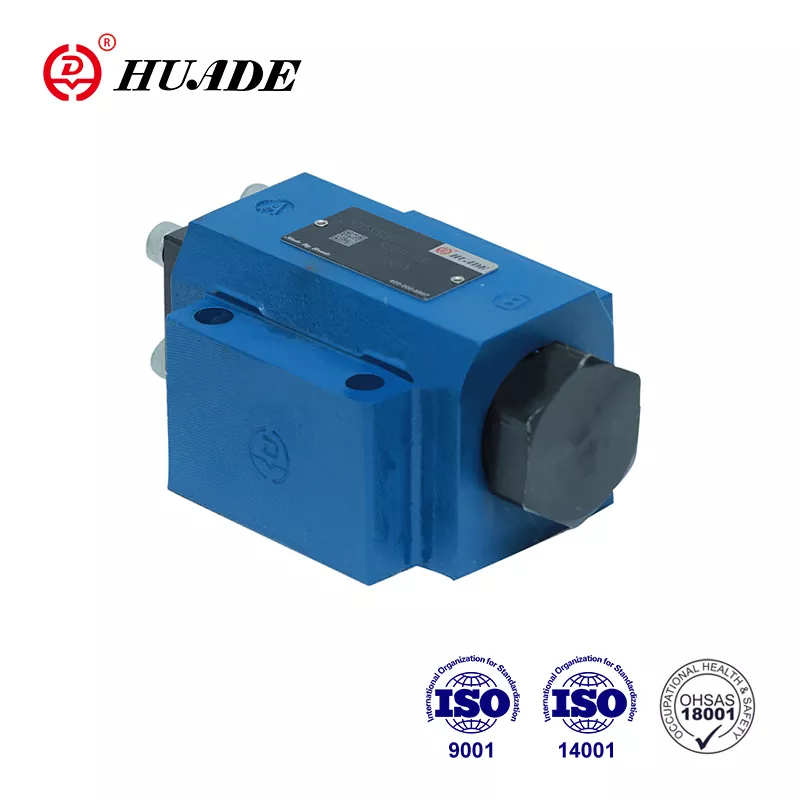

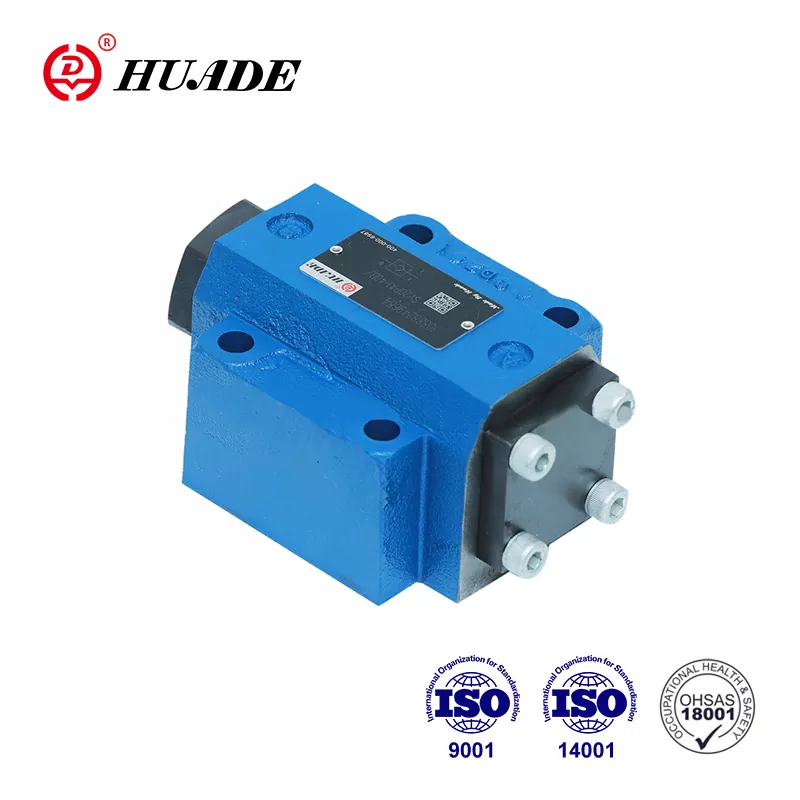

Ar ôl sefydlu Huade, bu'n cydweithio â Rexroth ddwywaith. Mae falf wirio Huade® SV yn amnewidion fforddiadwy ar gyfer yr un gyfres o gynhyrchion Rexroth. Mae'n gystadleuol gyda chynhyrchion gwybodus o ansawdd da a phris is. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac OH SAS18001. Mae'n frand cenedlaethol adnabyddus yn Tsieina. O fewn y cyfnod gwarant, mae'n rhad ac am ddim i'w atgyweirio. Mae pob falf wirio yn cael ei brofi'n drylwyr cyn gadael y ffatri i sicrhau perfformiad uwch a sefydlog. Defnyddir falfiau hydrolig Huade® yn eang yn y diwydiant milwrol a meysydd eraill oherwydd y perfformiad uwch.
|
Data technegol |
||||||
|
Arddull |
10 |
16 |
20 |
25 |
30 |
|
|
Pwysau |
mowntio is-blat (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
cysylltiad edafedd (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Safle gosod (MPa) |
Dewisol |
|||||
|
Cyfeiriad y llif (MPa) |
O A i B yn rhydd, o B i A trwy agoriad |
|||||
|
Pwysau gweithredu, uchafswm. (MPa) |
0.5 ~ 315 |
|||||
|
Pwysau rheoli, uchafswm (MPa) |
0.5 ~ 315 |
|||||
|
Rheoli cyfaint - porth X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Ardaloedd rheoli - ardal A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-ardal A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-ardal A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-ardal A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Hylif pwysedd |
Olewau mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|||||
|
Amrediad tymheredd hylif pwysedd （ ℃） |
-30～+80 |
|||||
|
Amrediad gludedd (mm2/s) |
2.8 i 500 |
|||||
Nodweddion:
▶ falf wirio a reolir gan hylif

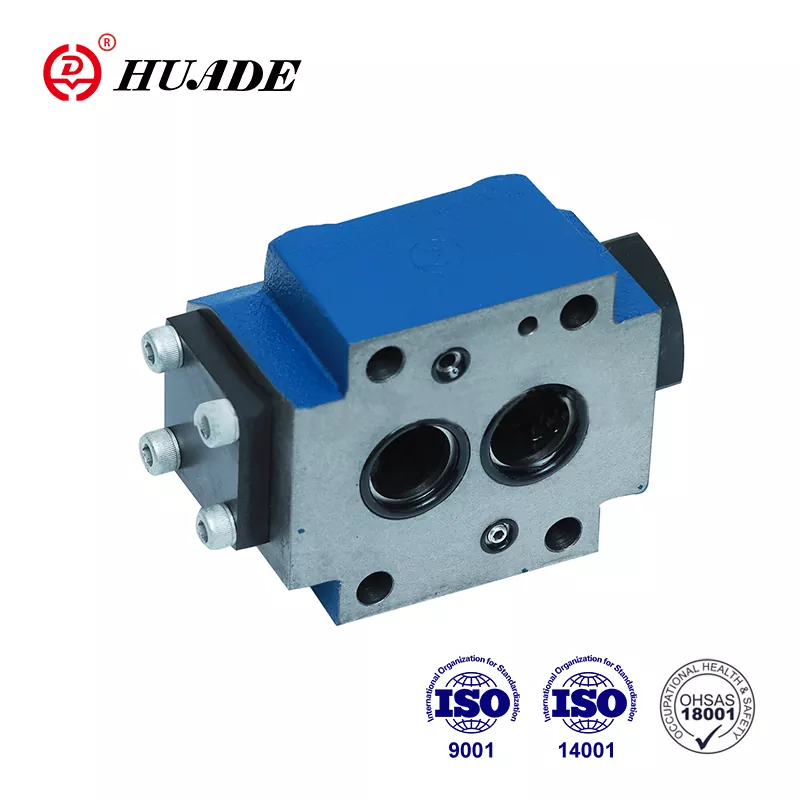

▶ Ar gyfer mowntio is-blat, patrwm mowntio i DIN 24 340
▶ Cysylltiad edafedd isplat neu sgriw
▶ Gyda phorthladd gollwng neu hebddo
▶ Gyda neu heb agoriad ymlaen llaw
▶ Teipiwch gyda rhag-agor, datgywasgiad llaith
▶ 4 pwysau agor
▶ Cludo pattem i Din 24 340 fom A, 1SO 4401 a CETOP- RP 121H
Cais:
Defnyddir falfiau gwirio a weithredir gan beilot SV ar gyfer ynysu cylchedau gweithredu dan bwysau, er mwyn diogelu rhag gostwng llwyth pan fydd toriad llinell yn digwydd neu yn erbyn symudiadau ymgripiol o actiwadyddion sydd wedi'u cloi i mewn yn hydrolig.
Falfiau gwirio Mae falfiau gwirio SV yn falfiau gwirio a weithredir gan beilot hydrolig mewn dyluniad math poppet y gellir eu hagor i ganiatáu isel i'r naill gyfeiriad neu'r llall.
Yn y bôn mae'r falfiau hyn yn cynnwys tai (1), poppet (2), gwanwyn cywasgu (3), sbŵl rheoli (4) yn ogystal â rhag-agoriad, fel falf poppet pêl (5), yn ddewisol.
Mae'r falf yn galluogi llif rhydd o A i B, i gyfeiriad y cownter mae'r poppet (2) yn cael ei ddal ar ei sedd gan bwysau'r system, yn ogystal â grym y gwanwyn.
Trwy'r cysylltiad pwysau ym mhorthladd rheoli X mae'r piston rheoli (4) yn cael ei symud i'r dde. Mae hyn yn gwthio'r poppet(2) o'r sedd. Nawr efallai y bydd gan y falf lif o B i A hefyd.
Er mwyn sicrhau bod y falf yn cael ei hagor yn iawn trwy'r piston rheoli (4) mae angen pwysau rheoli lleiafswm penodol.
Mae gan y falf hon rag-agoriad ychwanegol. Trwy gysylltiad pwysau ym mhorthladd rheoli X mae'r piston rheoli (4) yn cael ei wthio i'r dde.
Mae hyn yn gyntaf yn gwthio'r bêl (5) ac yna'r poppet (2) o'r sedd. Nawr efallai y bydd y falf hefyd yn cael llif o B i A. Oherwydd y cyn-agoriad mae datgywasgiad llaith o'r hylif dan bwysau. Trwy hyn, mae siociau pwysau posibl yn cael eu hosgoi
Golygfa dorri i ffwrdd o falf wirio math SV. .PA
(heb borthladd gollwng, gyda chyn-agor)
