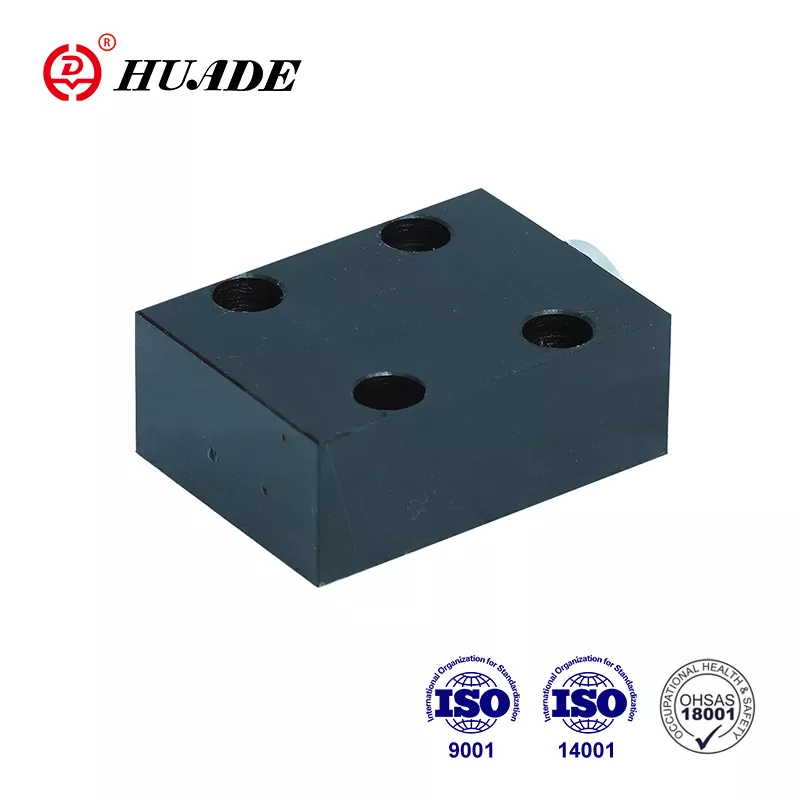

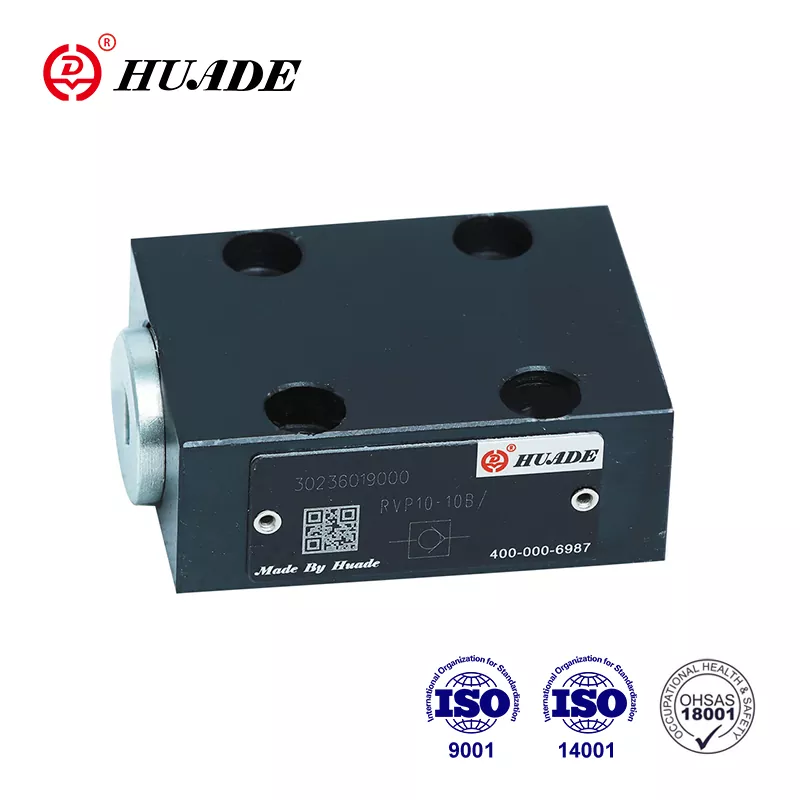

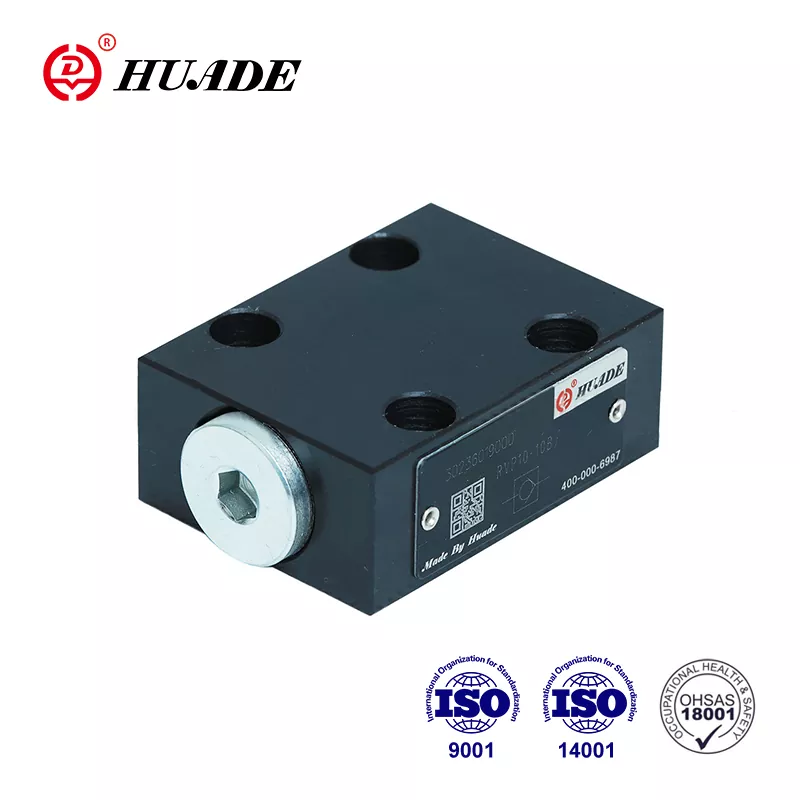

Gwiriwch RVP Falf 6

Cydweithrediad â Rexroth Am fwy na 7 mlynedd o 1979, gall Huade® Check Valve RVP 6 ddisodli'r un falf math a gynigir gan Rexroth yn llwyr. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac ISO45001. Defnyddir falfiau gwirio Huade yn helaeth mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, ac ati. Bydd yr holl falf gwirio RVP 6 yn cael eu profi’n llym cyn gadael y ffatri i sicrhau ansawdd rhagorol.

Paramedr Cynnyrch y Falf Wirio RVP 6

Nodwedd cynnyrch a chymhwyso'r falf gwirio RVP 6

Nodweddion:

▶ Cysylltiad is -blat

▶ Cau heb ollyngiadau i un cyfeiriad

Cais:

Defnyddir y falf gwirio RVP 6 yn bennaf wrth allfa'r pwmp fel falf pwysedd cefn a falf ffordd osgoi.

Manylion Cynhyrchu'r Falf Wirio RVP 6

Mae gan y math falf gwirio RVP 6 y dasg o, yn ddelfrydol, cau gollyngiad llif yn rhydd i un cyfeiriad ac i ganiatáu llif rhydd i'r cyfeiriad arall. Yn y bôn, mae'n cynnwys y tai (1), poppet (2) Gwanwyn cywasgu (3), a sedd y gwanwyn (4). Strôc y poppet (2), sy'n cael ei arwain ar ei

diamedr y tu allan, wedi'i gyfyngu gan stop mecanyddol. Mae'r gwanwyn cywasgu adeiledig (3) yn cefnogi'r mudiad cau. Ar ben hynny mae'r gwanwyn cywasgu (3) yn dal y poppet (2) yn y safle caeedig hyd yn oed pan nad oes llif trwy'r falf.

Symbol

Diagram strwythur

①housing ②poppet ③spring ④spring sedd

Rhybudd o Wirio Falf RVP 6

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer

3. Cynhyrchion heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a'u defnyddio yn unol â'r paramedr a restrir yn y llyfr sampl

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf i 0.8/

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
