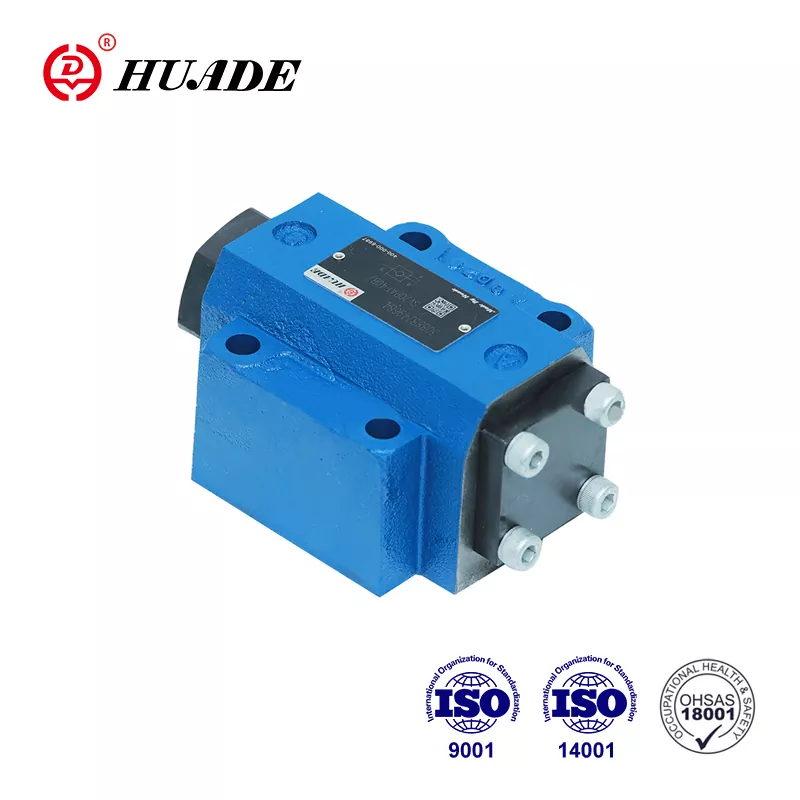

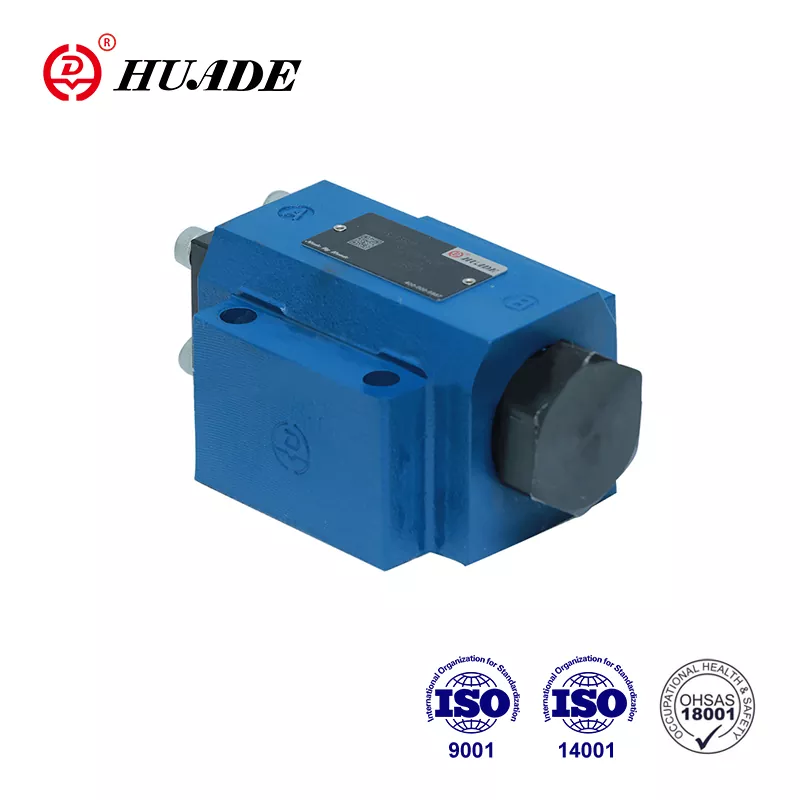

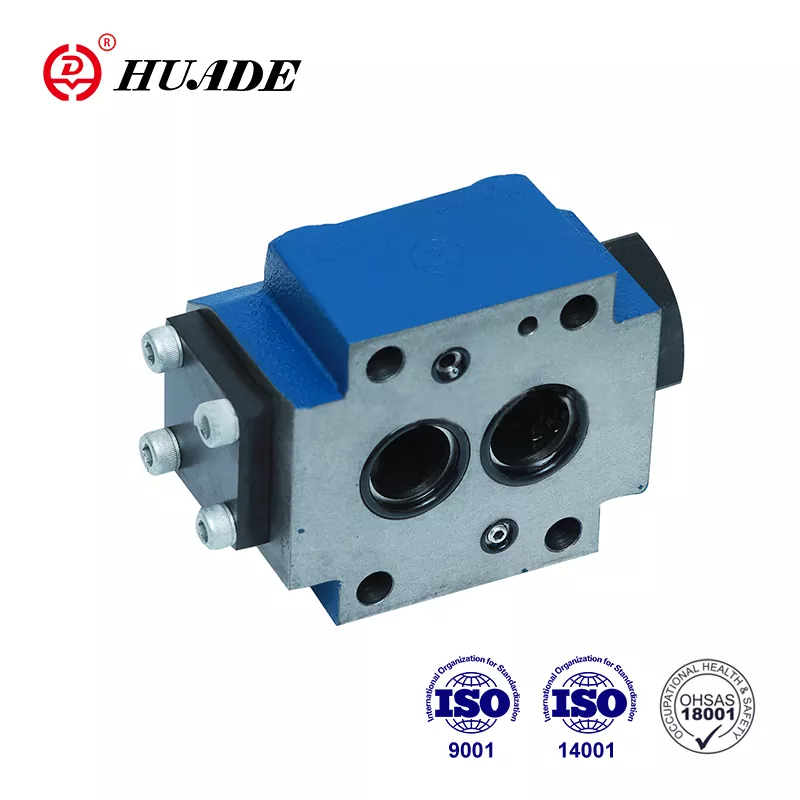

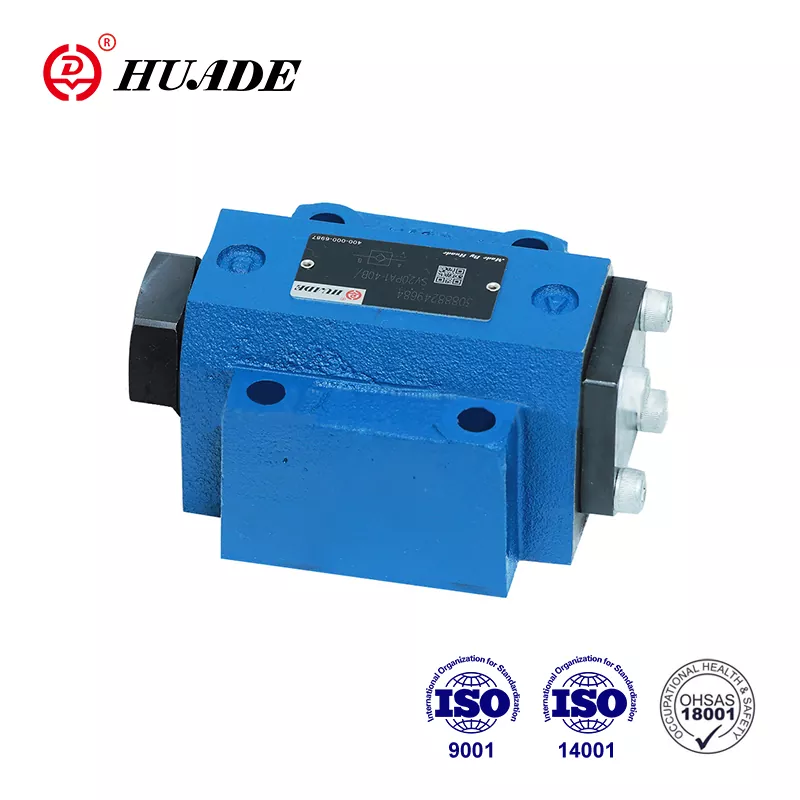

Mae Huade yn frand adnabyddus yn Tsieina. Ar ôl iddo gael ei sefydlu, cafodd ddau brofiad cydweithredu tymor hir gyda Rexroth. Gall ddisodli'r gyfres SL yn llwyr a gynigir gan Rexroth. Mae'r pris yn fwy rhesymol. Mae cyfres SL Valves Check Huade® yn gystadleuol gydag ansawdd da a phris is. Mae Huade yn rhoi straen mawr ar yr ansawdd. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac OH SAS18001. Defnyddir falfiau hydrolig Huade yn helaeth yn y diwydiant milwrol a meysydd eraill oherwydd y perfformiad uwchraddol. Bydd holl falfiau gwirio Huade® yn cael eu pacio mewn cartonau safonol ynghyd â phecynnu plastig gwrth -ddŵr.
|
Data Technegol |
||||||
|
Arddull |
10 |
16 |
20 |
25 |
30 |
|
|
Mhwysedd |
Mowntio is -blat (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
cysylltiad edau (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Swydd Gosod (㎫) |
Dewisol |
|||||
|
Cyfeiriad llif (㎫) |
O A i B yn rhydd, o B i A trwy agor |
|||||
|
Pwysau Gweithredol, Max. (㎫) |
0.5 ~ 315 |
|||||
|
Pwysau rheoli, max (㎫) |
0.5 ~ 315 |
|||||
|
Rheoli Cyfrol -Port X (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Rheoli Cyfrol -Port Y (CM3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Ardaloedd Rheoli -area A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-area a2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-area a3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-area a4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Hylif pwysau |
Olewau mwynol (ar gyfer sêl nbr) neu ester ffosffad (ar gyfer sêl fpm) |
|||||
|
Ystod tymheredd hylif pwysau （℃）） |
-30 ～+80 |
|||||
|
Ystod gludedd (mm2/s) |
2.8 i 500 |
|||||
Nodweddion:
▶ Gwiriwch y falf a reolir gan hylif
▶ Ar gyfer mowntio is -blatiau, patrwm mowntio i DIN 24 340
▶ Cysylltiad wedi'i threaded is -blât neu sgriw
▶ gyda neu heb borthladd gollwng
▶ gyda neu heb agoriad cyn-agor
▶ Teipiwch gyda datgywasgiad llaith cyn agoriadol
▶ 4 Pwysau Agoriadol
▶ Portio Pattem i DIN 24 340 FOM A, 1SO 4401 a CETOP- RP 121H
Mae falfiau gwirio SL yn falfiau gwirio a weithredir gan beilot hydrolig mewn dyluniad math poppet y gellir eu hagor i ganiatáu isel i'r naill gyfeiriad.
Defnyddir y falfiau hyn ar gyfer ynysu cylchedau gweithredu dan bwysau, gan eu bod yn diogelu rhag gostwng llwyth pan fydd toriad llinell yn digwydd neu yn erbyn symudiadau ymgripiol actiwadyddion sydd wedi'u cloi i mewn yn hydrolig.
Yn y bôn, mae'r falfiau hyn yn cynnwys tai (1), poppet (2), gwanwyn cywasgu (3), sbŵl rheoli (4) yn ogystal â chyn-agor, fel falf poppet pêl (5), yn ddewisol.
Mae'r falf yn galluogi llif rhydd o A i B, i gyfeiriad y cownter mae'r Poppet (2) yn cael ei ddal ar ei sedd gan bwysau'r system, yn ogystal â grym y gwanwyn.
Trwy'r cysylltiad pwysau ym mhorthladd rheoli x mae'r piston rheoli (4) yn cael ei symud i'r dde. Mae hyn yn gwthio'r poppet (2) o'r sedd. Nawr efallai y bydd y falf hefyd yn cael llif o B i A.
Er mwyn sicrhau bod y falf yn agor yn iawn trwy'r piston rheoli (4) mae angen pwysau rheoli lleiaf penodol.
Mae gan y falf hon gyn-agoriad ychwanegol. Trwy gysylltiad pwysau ym mhorthladd rheoli x mae'r piston rheoli (4) yn cael ei wthio i'r dde.
Mae hyn yn gwthio'r bêl yn gyntaf (5) ac yna'r poppet (2) o'r sedd. Nawr efallai y bydd y falf hefyd yn cael llif o B i A. oherwydd y cyn-agoriad mae datgywasgiad llaith o'r hylif o dan bwysau. Trwy'r pwysau posibl hwn mae siociau'n cael eu hosgoi
Mae swyddogaeth y falf hon yr un fath yn bennaf â'r falf SV. Y gwahaniaeth yw'r porthladd gollyngiadau ychwanegol Y. Gyda hyn mae ardal annulus y piston rheoli (4) wedi'i wahanu oddi wrth borthladd A.
Mae'r pwysau sy'n bresennol ym mhorthladd yn unig yn effeithio ar ardal A4, o'r piston rheoli (4).
Golygfa Cutaway o'r Math o Falf Gwirio SL. .Pb
(gyda phorthladd gollyngiadau, heb agor cyn-agor)
