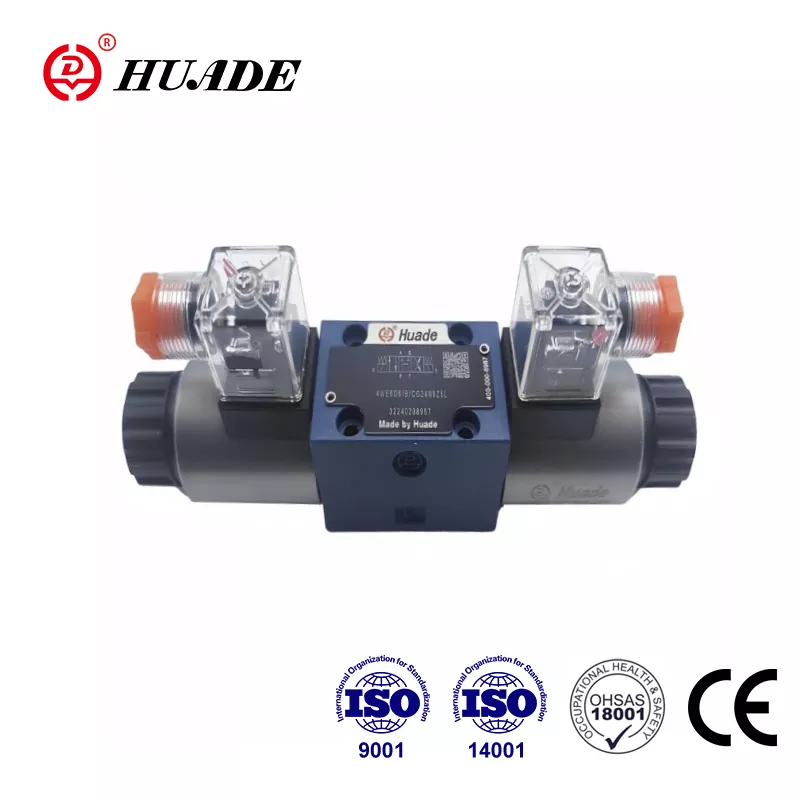

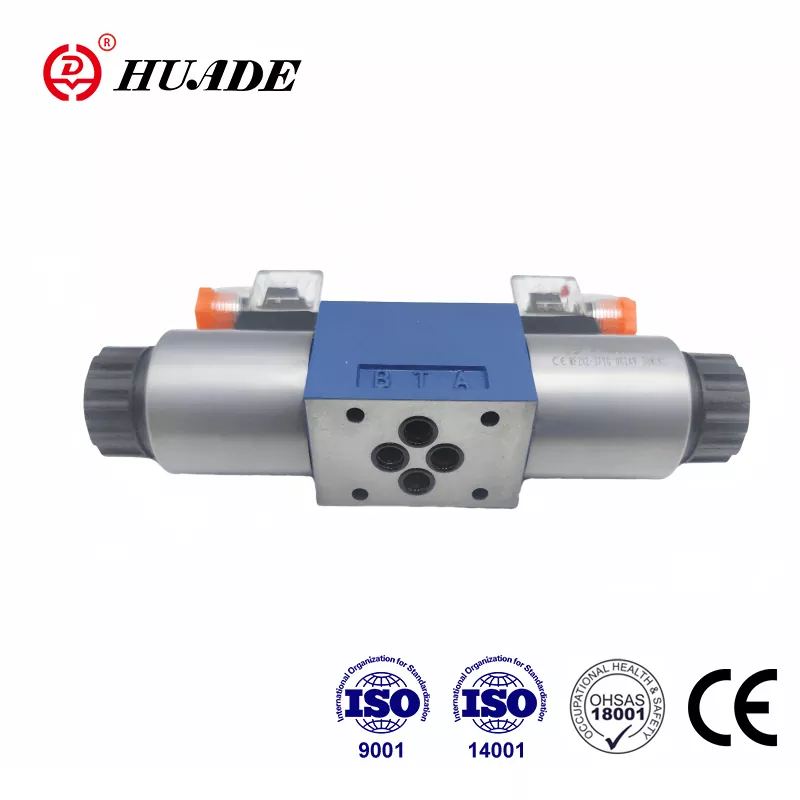

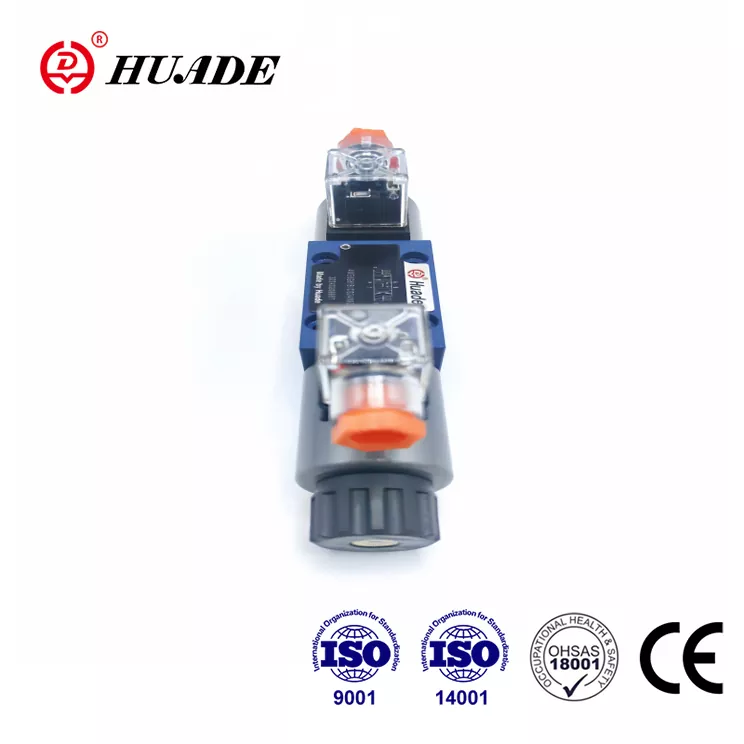

Mae cyfres 4we6 Huade Hydrolics yn defnyddio'r un safonau cynhyrchu â Rexroth, a all ddisodli cyfres Falf Cyfeiriadol Rexroth 4we6. Mae cyfres Huade’s 4we6 yn falf rheoli cyfeiriadol 4-ffordd/3-safle a weithredir gan solenoid a ddyluniwyd fel disodli uniongyrchol ar gyfer cyfres gyfwerth Rexroth. Gyda dimensiynau porthiant yr un fath a pharamedrau perfformiad, mae falf cyfeiriadol 4we6 yn sicrhau integreiddio di-dor i systemau hydrolig presennol wrth gynnig arbedion cost o 20-30%.
| Hydrolig | |||
| Porthladdoedd pwysau max.operating a, b, p (mpa) | hyd at 35.0 | ||
| Porthladd t (㎫) | 21 (-); 16 (～) | ||
| Gyda symbolau A a B, rhaid defnyddio porthladd T fel porthladd draen os yw'r pwysau gweithredu uwchlaw pwysau'r tanc a ganiateir. | |||
| Max.flow (l/min) | 80 (-); 60 (～) | ||
| Hylif pwysau | Olewau mwynau neu ester ffosffad | ||
| Ystod gludedd (mm2/s) | 2.8 ~ 500 | ||
| Ystod tymheredd hylif pwysau （℃）） | -30 ～+80 | ||
| Gradd yr halogiad | Uchafswm y Gradd a ganiateir o Halogiad Hylif Hydrolig i NAS 1638 Dosbarth9. Felly rydym yn argymell hidlydd gydag isafswm cyfradd cadw o β10≥75 | ||
| Nhrydanol | |||
| Math Foltedd | DC | AC 50/60Hz | |
| Folteddau ar gael (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Defnydd pŵer (w) | 30 | ||
| Pwer Dal (VA) | - | 50 | |
| Pwer Switch-On (VA) | - | 220 | |
| Nyletswydd | pharhaus | ||
| Amser newid i IS0 6403 | Ar (MS) | 25 i 45 | 10 i 20 |
| I ffwrdd (MS) | 10 i 25 | 15 i 40 | |
| Amddiffyn i DIN | IP 65 | ||
| Amledd newid (cylchoedd/h) | hyd at 15000 | hyd at 7200 | |
▶Math:Falf gyfeiriadol math sbwlio solenoid-actio
▶Swyddi/porthladdoedd:4-ffordd, 3-safle
▶Sgôr Pwysau:Hyd at 315 bar
▶Capasiti Llif: hyd at 80 l/min
▶Opsiynau foltedd:24V DC / 110V AC / 220V AC
▶Maint y porthladd:Ng6
▶Deunyddiau SEAL:Nbr/fkm
Manteision yn erbyn Rexroth
Gall falfiau cyfeiriadol ✔huade 4we6 gyfnewidiol yn llawn gyda'r un gyfres a gynigir gan rexroth, megis paru dimensiynau mowntio, porthi, a chysylltwyr trydanol.
✔ Mae falfiau cyfeiriadol Huade 4we6 yn fwy cost-effeithlon o ran cynhyrchu lleol yn lleihau amser arweiniol a phrisio.
✔ Mae gan Huade system archwilio QC lem, y bydd pob cynnyrch yn cael ei brofi 100% ar gyfer gollyngiadau, sefydlogrwydd pwysau a bywyd beicio.
Cymwysiadau nodweddiadol
Defnyddir Vaves Rheoli Diectional Huade 4we6 yn wyllt mewn hydroleg symudol, peiriannau diwydiannol a systemau ynni adnewyddadwy ECT.

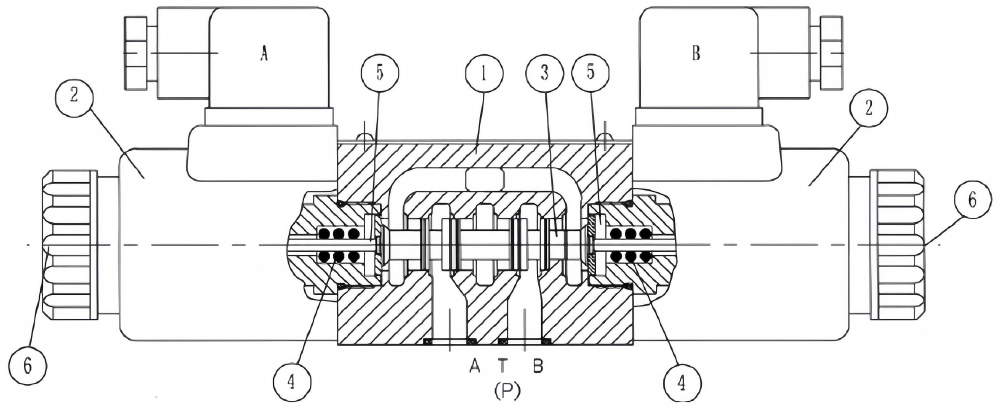

Diagram Strwythur o 4we6 61b

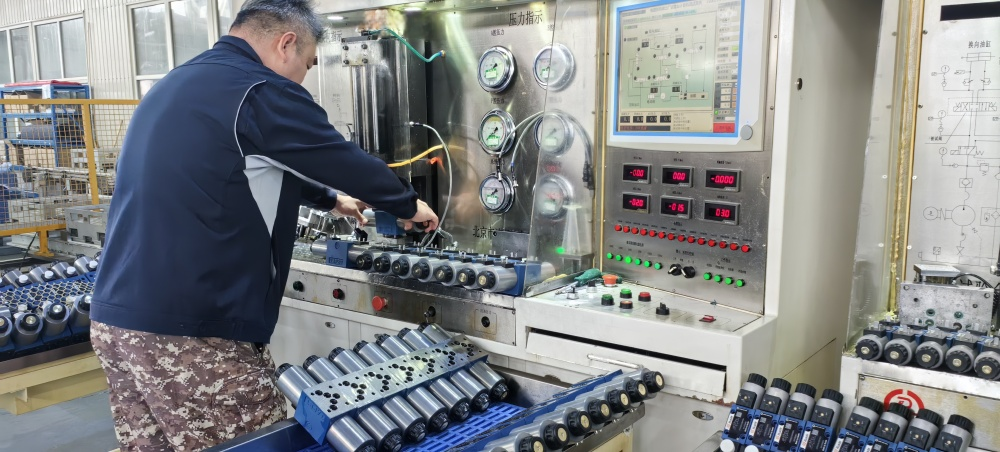

Profi Straen

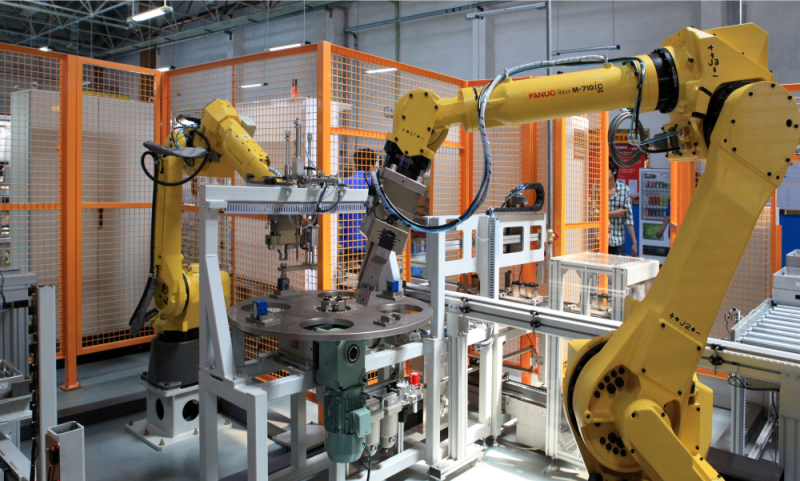

Manipulator
