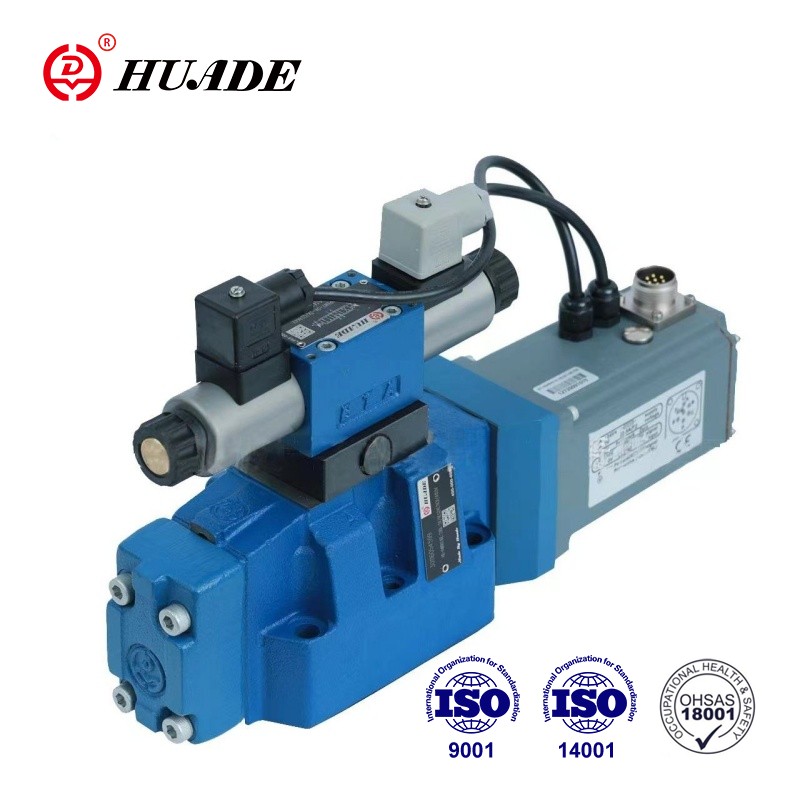

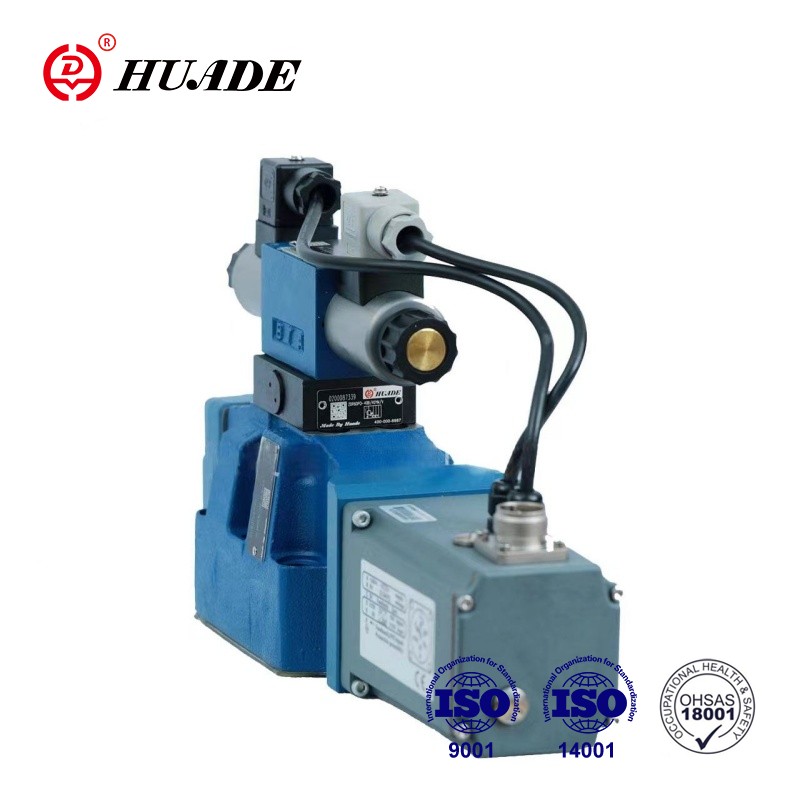

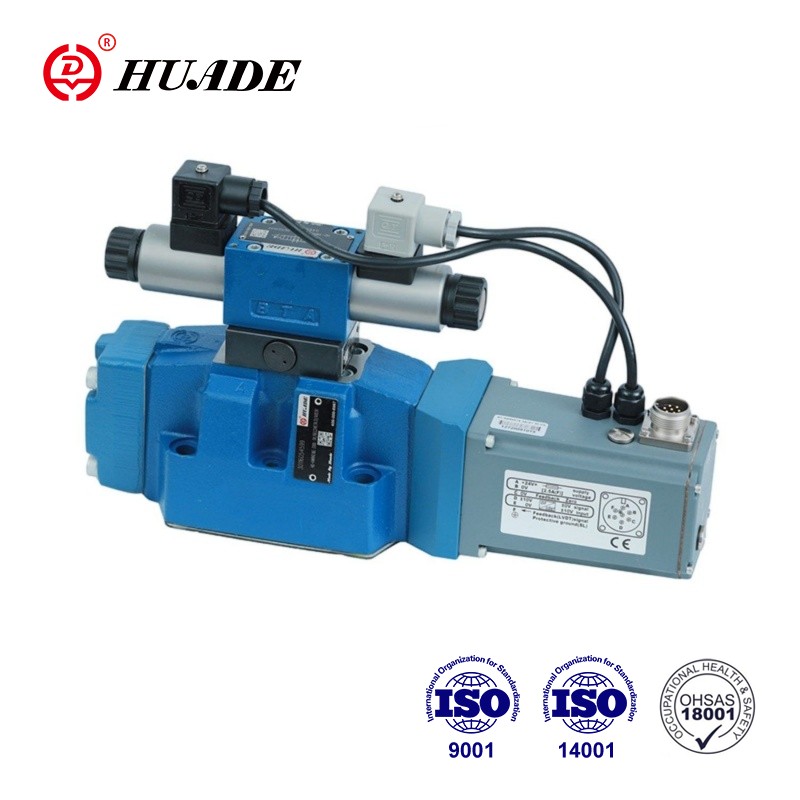

Mae falfiau cyfrannol o fath 4WRTE yn falfiau rheoli cyfeiriadol a weithredir gan beilot gydag adborth lleoliad trydanol, electroneg integredig (OBE) a monitro safle sbŵl dewisol. Mae manylder uchel, ymateb cyflym a rheolaeth sefydlog ar falf gyfrannol WRTE-4X yn ei gwneud yn elfen allweddol mewn llawer o systemau diwydiannol.
| Cyffredinol | ||||||
| Meintiau | 10 | 16 | 25 | 27 | 32 | 35 |
| Pwysau (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Safle gosod a gwybodaeth gomisiynu | Yn ddelfrydol llorweddol | |||||
| Amrediad tymheredd amgylchynol (°C) | -20..+50 | |||||
| Uchafswm amser storio (Blynyddoedd) | 1 * (os dilynir yr amodau storio; cyfeiriwch at y cyfarwyddiadau gweithredu 07600-B) | |||||
| Gwerthoedd MTTF yn ôl EN ISO 13849 Blynyddoedd | 150 (am ragor o wybodaeth gweler taflen ddata 08012) | |||||
| Mae ei brofion yn ôl DIN EN 60068-2-6 | 10.. 2000 Hz / mwyafswm o 10 g/10 cylch /3 echelin | |||||
| Prawf sŵn yn ôl DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g brig/30 munud. /3 echelin | |||||
| Sioc trafnidiaeth yn ôl DIN EN 60068-2-27 | 15 g / 11 ms /3 sioc /3 ych | |||||
| Gwres llaith, cylchol, yn ôl DIN EN 60068-2-30 | Amrywiad 2 +25 ° C ... +55C, 90% ... 97% lleithder cymharol, 2 gylch o 24 awr | |||||
Nodweddion:
▶ Dylunio i wella dibynadwyedd a diogelwch
Iawndal pwysau 1.Automatic yn siambrau rheoli'r prif gam gan y falf rheoli peilot
2.Sbwlio rheoli'r prif lwyfan yn y sefyllfa ganolog sy'n canolbwyntio ar y gwanwyn a/neu yn y safle gwrthbwyso
3.Optionally gyda monitro sefyllfa sbŵl
▶ Hyblyg - addas ar gyfer lleoliad, cyflymder a rheoli pwysau
▶ Cywir - sensitifrwydd ymateb uchel ac ychydig o hysteresis
Cais:
gellir defnyddio falf cyfeiriadol cyfrannol WRTE-4X yn eang mewn petrocemegol, gweithgynhyrchu ceir, offer deallus, cynhyrchu pŵer, diwydiant metelegol a diwydiannau eraill.
Yn y bôn, mae'r falf WRTE-4X yn cynnwys 3 phrif gynulliad:
1.Housing (1) gyda sbŵl rheoli prif gam (2) a monitro sefyllfa sbŵl dewisol (13)
Electroneg 2.Integrated (yn ddewisol gyda philen amddiffyn electroneg (14)) gyda transducer sefyllfa anwythol (3) o'r prif gam
Falf rheoli 3.Pilot (4) gyda sbŵl rheoli / uned soced (5), trawsddygiadur safle anwythol (6) ac adborth pwysau ar gyfer safle canolog y sbŵl rheoli prif lwyfan (2).
Gyda solenoidau cyfrannol dad-egnïo (7; 8) safle canolog y sbŵl rheoli prif lwyfan (2) oherwydd canoli'r gwanwyn (9) a'r adborth pwysau yn ôl.Rheoli'r sbŵl rheoli prif lwyfan (2) trwy'r falf rheoli peilot (2). 4) → mae'r sbŵl rheoli prif gam (2) wedi'i leoli mewn modd rheoledig.Rheoli sbŵl rheoli'r falf rheoli peilot(4) trwy newid grym solenoid y solenoidau cyfrannol (7; 8). Cysylltiad y gorchymyn a gwerthoedd gwirioneddol yn y cyflenwad olew electronics.Pilot integredig i'r falf rheoli peilot yn fewnol trwy borthladd P neu'n allanol trwy borthladd X Peilot dychweliad olew yn fewnol trwy borthladd T neu'n allanol trwy Y i'r tank.With gwerth gorchymyn O V, mae'r electroneg yn rheoli'r sbwlio rheoli prif lwyfan (2) yn y safle canolog.
Symbol o Falf Cyfeiriadol Gyfrannol WRTE-4X
