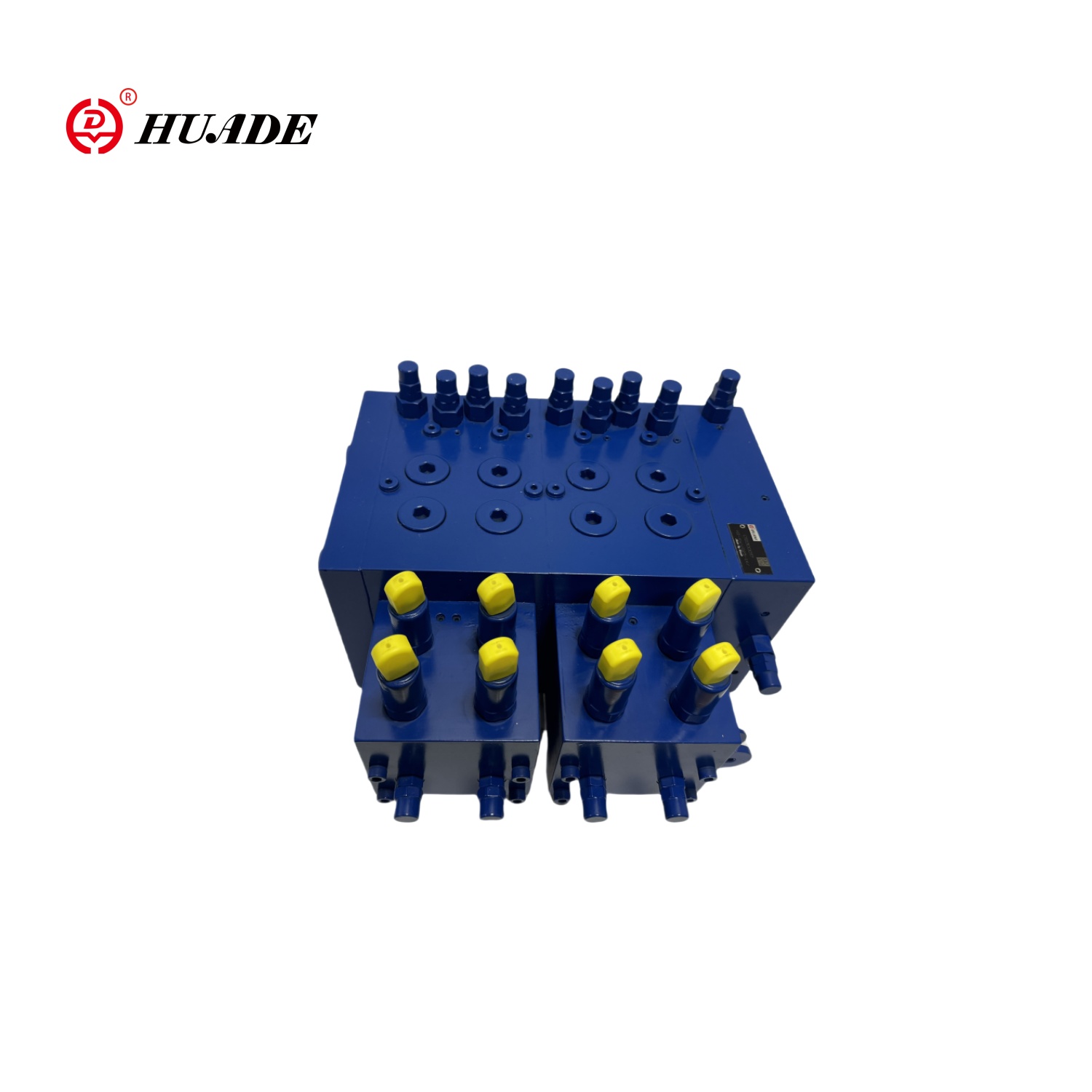

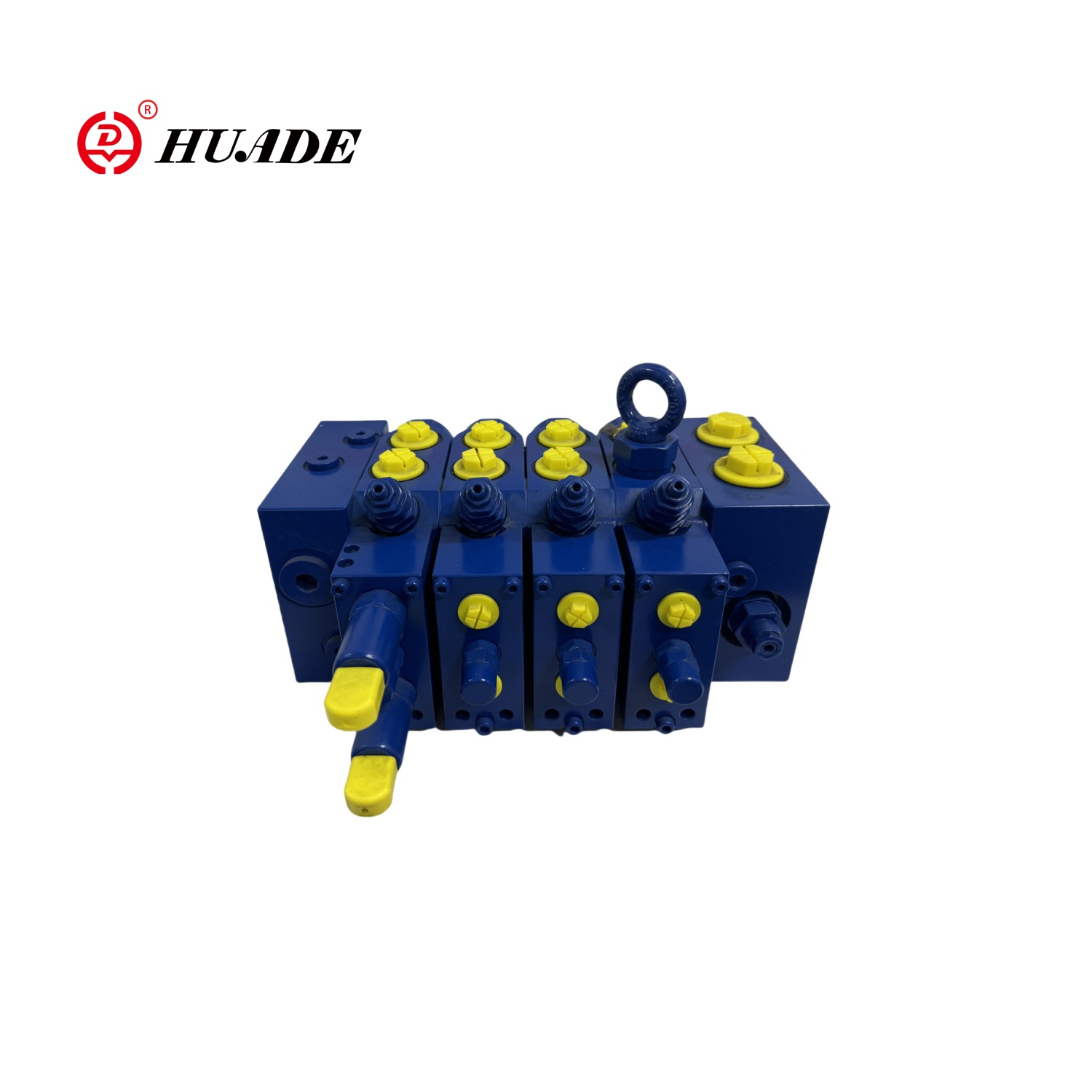

Mae falf aml-ffordd sy'n sensitif i lwyth yn falf sy'n bwydo yn ôl y signalau newid pwysau, llif a phwer i'r falf i wireddu'r swyddogaeth reoli. Gall addasu'r llif yn awtomatig yn ôl y newid llwyth i gynnal sefydlogrwydd ac effeithlonrwydd y system. Mae'r falf aml-ffordd sy'n sensitif i lwyth fel arfer yn cynnwys synhwyrydd pwysau i fonitro'r newidiadau pwysau hydrolig yn y system mewn amser real.
| Yn gyffredinol | ||
| Lleoliad Gosod | Dim gofyniad | |
| Porthladd olew | Edau pibell IS0228/1 | |
| Mhwysedd | Cilfach olew (ochr) （kg） | 7 |
| Falf gyfeiriadol, hydrolig （kg） | 7.1 | |
| Falf gyfeiriadol, electro-hydrolig （kg） | 7.5 | |
| Diwedd （kg） | 5.8 | |
| Olew hydrolig ac ystod tymheredd amgylchynol (℃) | -20 i 80 | |
| Hydrolig | ||
| Llifeiriwch | Porthladd p q l/min | 300 gyda mewnfa olew canolradd |
| L/min | 200 gyda mewnfa olew ochr | |
| Porthladd a 、 b q l/min | 150 gyda digolledwr pwysau a swyddogaeth dal llwyth (math S) | |
| L/min | 190 gyda digolledwr pwysau, heb swyddogaeth dal llwyth (math T) | |
| L/min | 200 o ddigolledwr pwysau (Math C) | |
| Pwysedd enwol P bar | 350 | |
| Uchafswm pwysau gweithio fesul porthladd | Bar p p | 350 |
| A, B P Bar | 420 | |
| Bar ls p | 330 | |
| T p bar | 30 | |
| A p bar | Dim pwysau yn dychwelyd i'r tanc | |
| Uchafswm pwysau peilot fesul porthladd | X P Bar | 35 |
| A, B P Bar | 35 | |
| Ystod pwysau peilot | Bar p hydrolig | 8.5 i 22.5 |
| Bar p electro-hydrolig | 6.5 i 17.2 | |
| Rheolaeth ofynnol pwysau gwahaniaethol falf aml-ffordd | Bar s-s a bar p-c | 18 |
| Bar t-t-t | 25 | |
| Swydd Falf Rhyddhad LS (Ystod Addasu) Bar | 50 i 149? 150 i 330 | |
| Olew hydrolig | DIN51524 Olew Mwynau | |
| Ystod gludedd v mm2/s | 10 i 380 | |
| Lefel halogiad a ganiateir o olew hydrolig | Lefel 20/18/15 | |
| Lefel glendid yn ôl IS04406 (c) | Argymhellir defnyddio hidlydd gydag isafswm cywirdeb hidlo β10≥75 | |
| Dyfeisiau electronig | ||
| Falf rheoli peilot trydan | Falf Newid TM1005110 | |
| Falf Gyfrannol TM82002 | ||
Nodweddion:
▶ Falf gyfeiriadol gyfrannol ar gyfer rheoli llif yn annibynnol ar bwysau llwyth
▶ Strwythur math sglodion
▶ Gyda swyddogaeth iawndal pwysau llwyth
▶ Ailadroddadwyedd uchel a hysteresis isel
▶ Gellir ei addasu gan gyfyngwr strôc
▶ Falf gorlif gyda swyddogaeth llenwi olew
| Mhwysedd | 300BAR |
| Llifeiriwch | 120L/MIN |
| Pwysau enwol | 250Bar (ochr bwmp) |
| 300Bar (ochr actuator) | |
| Llif uchaf | |
| (Ochr bwmp) | 200L/min (Cilfach Olew Ochr) |
| 200l/min (Cilfach Olew Canolradd) | |
| (Ochr actuator) | 200l/min (gyda swyddogaeth dal llwyth) |
| 190L/min (gyda digolledwr pwysau) | |
| 150L/min (gyda digolledwr pwysau a falf dal llwyth) |
Cais:
Mae falfiau aml-ffordd sy'n synhwyro llwyth wedi cael eu defnyddio'n helaeth mewn sawl maes oherwydd eu perfformiad rhagorol, megis peiriannau adeiladu, peiriannau amaethyddol, gweithgynhyrchu diwydiannol, peiriannau codi a chludo, peiriannau mwyngloddio, llongau a pheirianneg forol.
