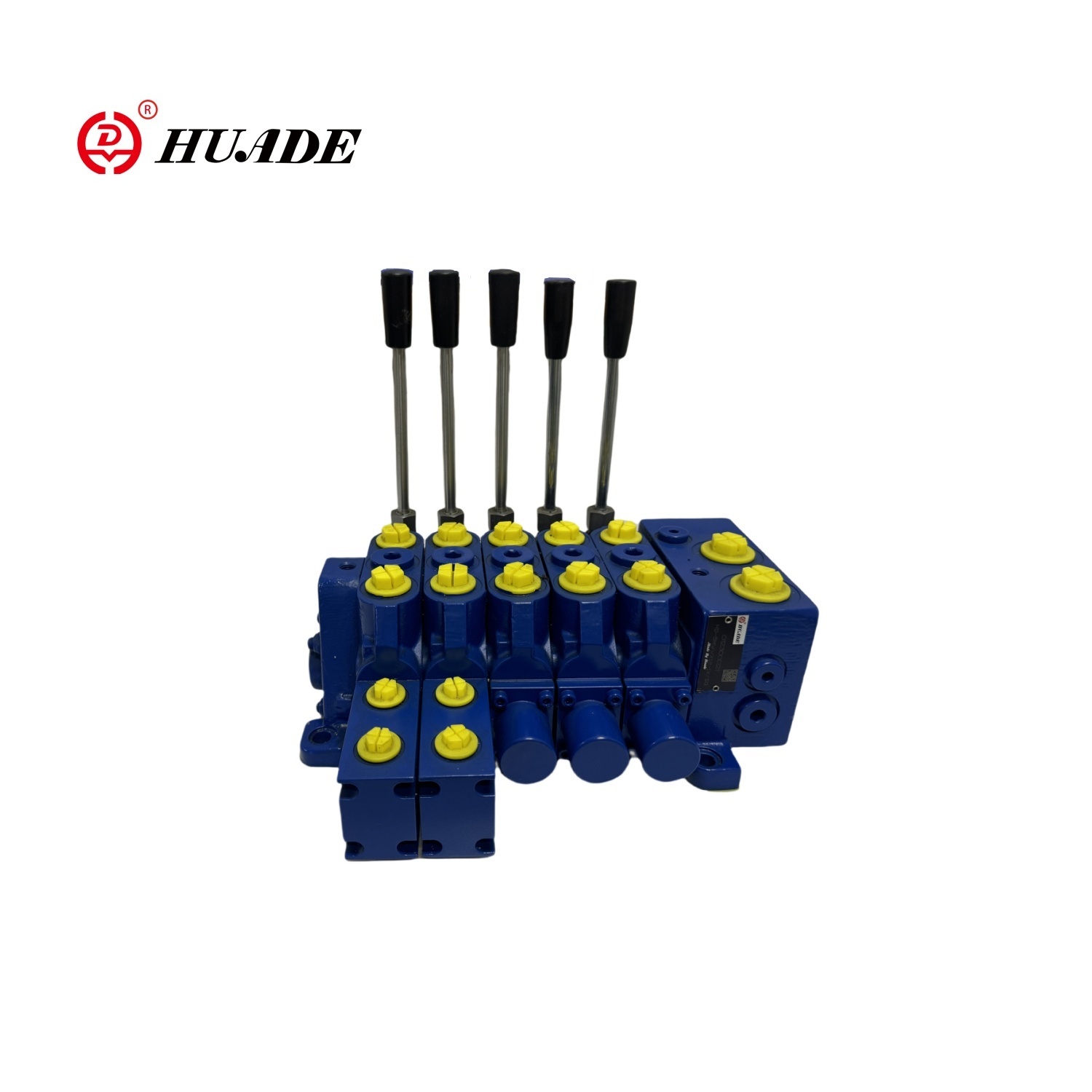

Mae falf aml-ffordd MWVX12-1X yn berthnasol yn bennaf mewn meysydd fel peiriannau adeiladu, peiriannau gyrru pentwr, ac eraill. Mae'n cynnwys swyddogaeth iawndal pwysau (iawndal ôl-falf). Mae'r dosbarthiad llif yn mabwysiadu modd dosbarthu llwyth-annibynnol, a elwir y system LUDV (synhwyro llwyth a dadlwytho gyda falfiau cyfeiriadol a phwmp dadleoli amrywiol). O dan amodau tanddaearu llif a dirlawnder, gall yr holl gamau gweithredu weithredu'n normal. Mae'r cynnyrch yn mabwysiadu dyluniad modiwlaidd, gan ganiatáu cyfuniad hyblyg yn unol ag anghenion defnyddwyr.
| Yn gyffredinol | ||||||
| Mhwysedd | Falf aml-ffordd un darn (kg) | 5.5 | ||||
| Plât diwedd | 1.5 | |||||
| Mewnforio olew | 7 | |||||
| Lleoliad Gosod | Unrhyw leoliad | |||||
| Math o borthladd olew | Cysylltiad edafedd | |||||
| Paramedrau hydrolig | ||||||
| Llif graddedig | Cilfach Olew P (l/min) | 120 | ||||
| Porthladd Olew Gweithio A, B (l/min) | 70 | |||||
| Pwysau graddedig | Ls | 250 | ||||
| Uchafswm pwysau gweithio porthladd olew | P (bar) | 250 | ||||
| A, b (bar) | 300 | |||||
| T (bar) | 20 | |||||
| a, b (bar) | 35 | |||||
| Y pwysau peilot uchaf yn y porthladd olew | Defnyddiwch gromlin reoli o 6 i 25 bar a sicrhau pwysau mewnfa olew (o leiaf 3 bar) | |||||
| Hystod | ||||||
| Olew hydrolig | DIN51524 Olew Mwynau neu VDMA24569 HEES | |||||
| Ystod Tymheredd Olew Hydrolig (℃) | -20 i 80 | |||||
| Ystod gludedd v mm2/s | 10 i 380 | |||||
| Lefel halogiad a ganiateir o olew hydrolig | Lefel 20/18/16 | |||||
| Lefel glendid yn ôl IS04406 (c) | Argymhellir defnyddio hidlydd gydag isafswm cywirdeb hidlo β10≥75 | |||||
| Canllawiau Cais | Porthladd olew cylched | |||||
| P, t (a) | P, t (s) | M, ls | A, b, t3 | a, b | ||
| Trorym tynhau gosod pibellau (nm) | 50 | 70 | 20 | 50 | 20 | |
| Gosod pwysau system | Gosod gan falf rhyddhad pwysau LS | |||||
| Nodyn: Peidiwch â chwistrellu'r bloc falf yn uniongyrchol gyda hylif dan bwysau | ||||||
Nodweddion:
| Mhwysedd | 300BAR |
| Llifeiriwch | 120L/MIN |
| Pwysau enwol | 250Bar (ochr bwmp) |
| 300Bar (ochr actuator) |
1. Llwythwch ddosbarthiad llif pwysau-annibynnol (LUDV)
Ar gyfer pympiau amrywiol/ar gyfer pympiau dadleoli sefydlog
Falf dal llwyth adeiledig
Swyddogaeth dadlwytho
Nodweddion ymateb 2.good
3. Dreduce gwerth brig
4.flushing ac oeri
5. Perygl o gavitation
Strwythur 6.Chip: Cilfach olew; gellir ei ehangu trwy gysylltiad sglodion (uchafswm o 8 cysylltiad ar un ochr, hyd at 16 cysylltiad â chysylltiad canolradd)
Ffurflen 7.Control: Rheolaeth Hydrolig; Rheoli Llif Llaw; Rheoli cyfansawdd hydrolig a llaw
8. Llwythwch iawndal pwysau; ailadroddadwyedd uchel; hysteresis isel
9.Valve Core Stroke Limiter Gellir ei ddefnyddio i addasu llif
10. Falf Rhyddhad Llwyth: Falf cetris cryno a weithredir gan beilot maint mawr gyda swyddogaeth ailgyflenwi olew
Swyddogaeth Cyfyngu Pwysau 11.ls: Fe'i defnyddir ar gyfer y falf aml-ffordd gyfan
Cais:
Mae falf aml-ffordd MWVX12-1X yn berthnasol yn bennaf mewn meysydd fel peiriannau adeiladu, peiriannau gyrru pentwr, ac eraill.
