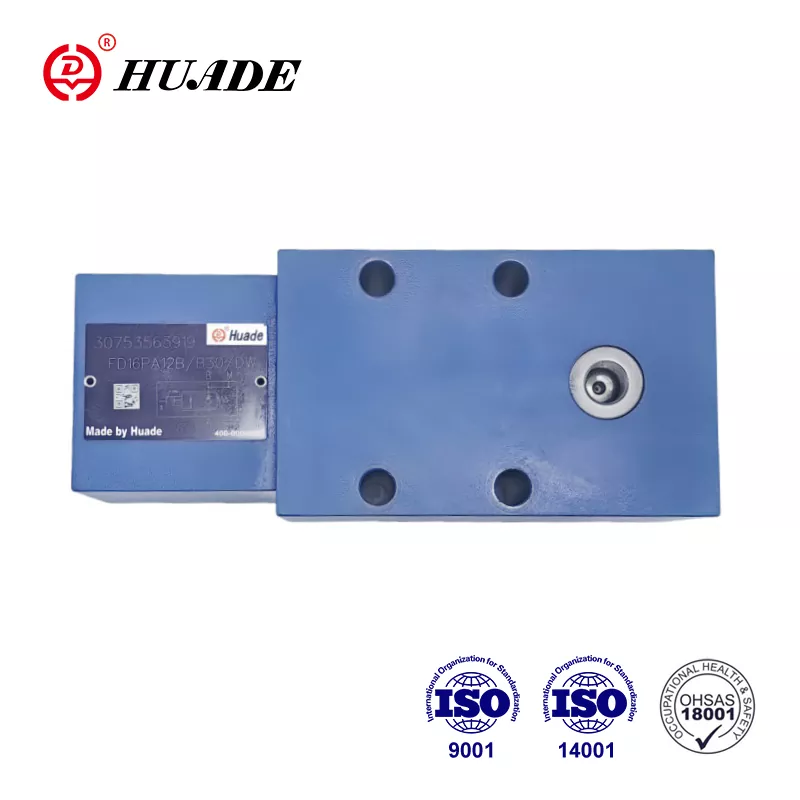

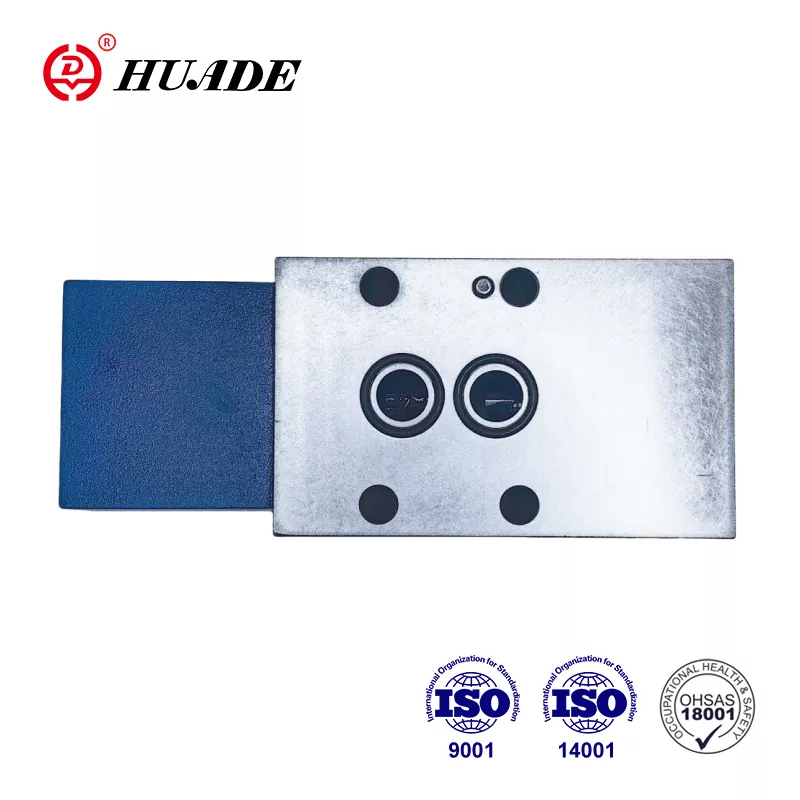

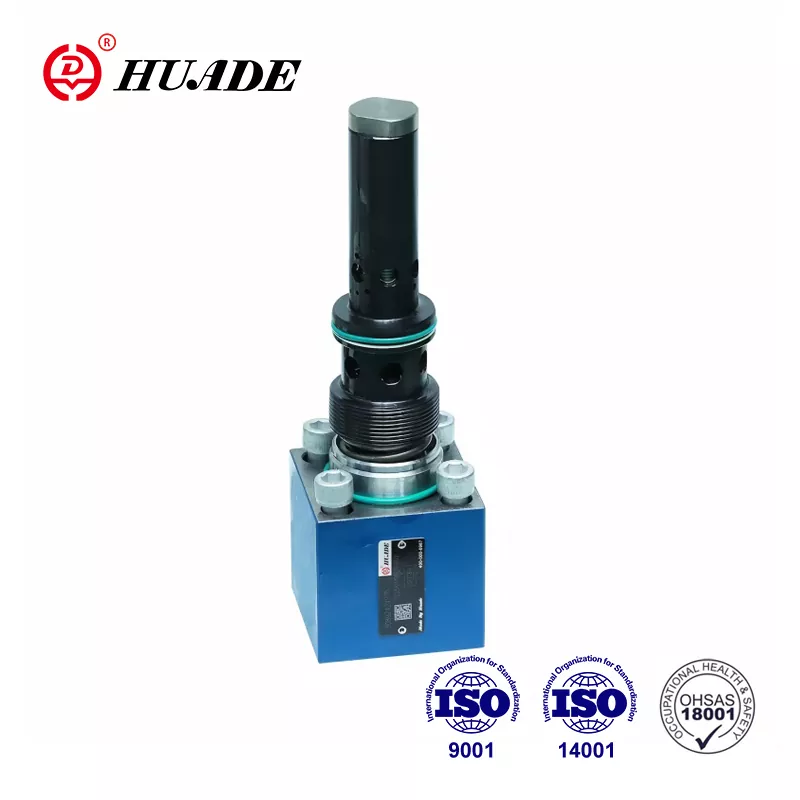

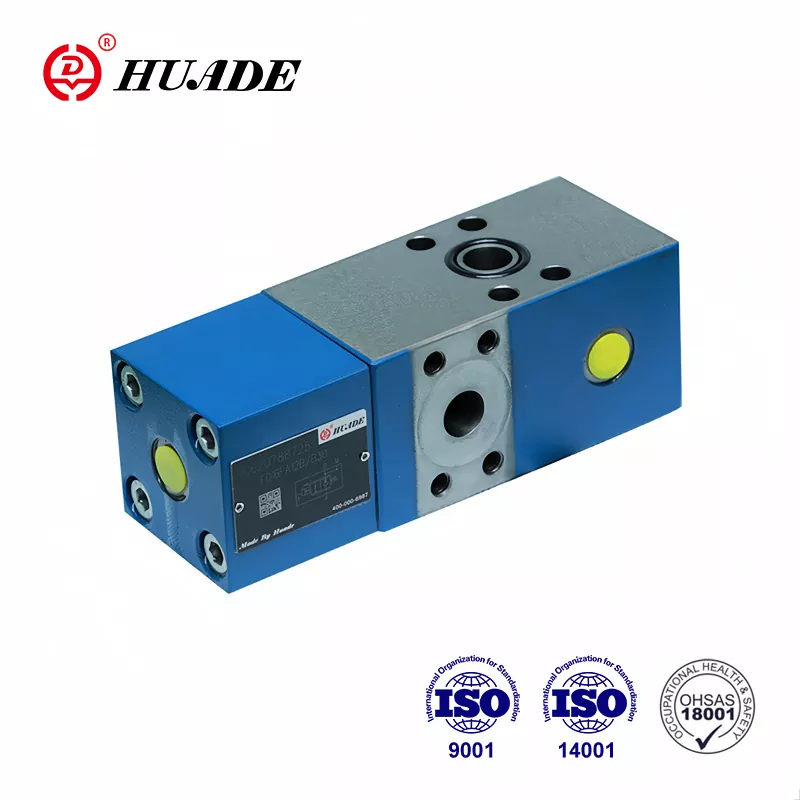

Defnyddir y falf llif FD 12 yn y system hydrolig i reoli cyflymder y modur hydrolig a'r silindr. Mae ganddo ansawdd uchel a phris rhad. Mae Huade Hydraulic yn rheoli cost cynhyrchion yn llwyddiannus ac yn darparu falfiau gwirio-Q-meter FD hydrolig fforddiadwy i gwsmeriaid. Un o'r rhesymau dros ansawdd da yw bod gan Huade Hydraulic system arolygu dda. Mae'r ffatri wedi cyflwyno mwy na 750 o offer datblygedig o bob cwr o'r byd. Mae'r holl falfiau llif a ddarperir gan Huade Hydraulic yn bodloni'r safonau rhyngwladol.
|
Pwysau gweithredu, porthladdoedd A, X (MPa) |
i 31.5 |
|
Pwysau gweithredu. porthladd B (MPa) |
i 42 |
|
Pwysedd peilot, porthladd X (ystod rheoli llif) (MPa) |
min.2to3.5, max.31.5 |
|
Pwysau cracio, A i B (MPa) |
0.2 |
|
Gosod pwysau ar gyfer falf lleddfu pwysau eilaidd (MPa) |
i 40 |
|
Llif (L/munud) |
80 (maint 12) 200 (maint 16) |
|
Cymhareb ardal y cyn-agoriad |
ardal sedd poppet/ardal sbwlio peilot=1/20 |
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|
Amrediad gludedd (mm ²/s) |
10 i 800 |
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
Nodweddion:
▶ Patrwm cludo i DIN 24 340, o D, ISO 5781 a CETOP - RP 121H
▶ Falf wirio a weithredir gan beilot, heb ollyngiad. Mae'r mesurydd siec-Q yn rheoli'r llif dychwelyd Q2 mewn perthynas â'r llif sy'n cael ei gyfeirio i ochr arall yr actuator Q1 gyda silindrau mae'n rhaid ystyried y gymhareb arwynebedd ( Q2 = Q1φ ).
▶ Falf osgoi, llif rhydd i'r cyfeiriad arall
▶ Falf lleddfu pwysau eilaidd dewisol adeiledig (dim ond ar gyfer falf â chysylltiadau fflans).
Cais:
Defnyddir falfiau gwirio-Q-metr FD12 mewn systemau hydrolig i ddylanwadu ar gyflymder moduron hydrolig a silindrau sy'n annibynnol ar y llwyth (yn atal rhedeg i ffwrdd). Yn ogystal, mae swyddogaeth ynysig ar gyfer diogelwch byrstio pibellau.
Yn y bôn, mae'r mesurydd siec-Q yn cynnwys y tai (1), y prif boped (2), rhan y peilot (3), y sbŵl peilot (4), y sbŵl dampio (5) a'r dampio peilot (6).
Strwythur Falf Gwirio-Q-Meter FD 12
Symbol o Falf Check-Q-Meter FD 12
Enghreifftiau o gylchdaith
Nodyn:
Ni ellir defnyddio dau siec-Q-metr i reoli dau silindr sy'n cael eu gorfodi'n fecanyddol i symud gyda'i gilydd, oherwydd ni ellir gwarantu cydamseriad a'r un pwysau ym mhob silindr.
Felly, mae'n rhaid i'r silindrau gael eu cyfarparu â dwy falf wirio a weithredir gan beilot, math SL. Mae'r mesurydd gwirio-Q wedi'i osod mewn llinell gyffredin.
Yn yr achos hwn, ni ddylai'r pwysau llwyth fod yn fwy na 20MPa!
