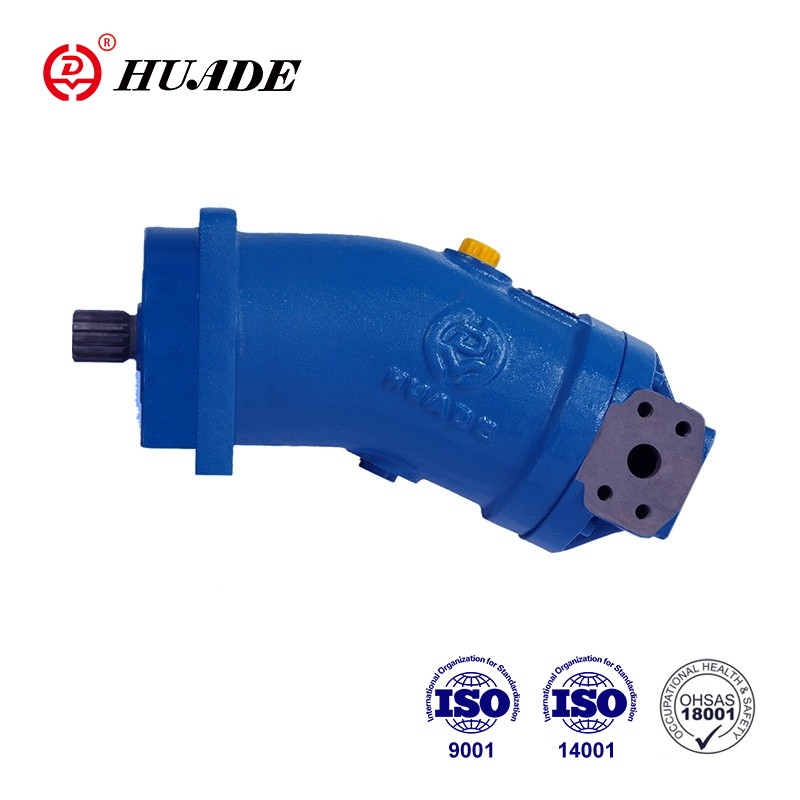

Cyfres A2FE Modur Sefydlog Piston Axial

Mae modur dadleoli sefydlog Piston Cyfres 6 A2FE yn chwarae rhan bwysig mewn peiriannau diwydiannol. Oherwydd ei gymhareb cyflymder uchel, trorym mawr a'i gymhareb pŵer-i-bwysau, yn ogystal ag effeithlonrwydd cyffredinol uchel, mae'n ddewis delfrydol i lawer o offer diwydiannol. Mae perfformiad gweithio uwchraddol a sefydlog y modur A2FE yn ei wneud yn ffynhonnell bŵer a ffefrir mewn llawer o offer a pheiriannau diwydiannol.

 Paramedr Cynnyrch Piston Axial Modur sefydlog A2FE Cyfres 6

■ Sêl siafft ... Llwytho pwysau a ganiateir

☑ Mae cyflymder yr uned piston echelinol a phwysedd draen yr achos (pwysau achos) yn dylanwadu ar oes gwasanaeth y sêl siafft.

☑ Efallai na fydd y pwysau gwahaniaethol cymedrig o 2 far rhwng yr achos a'r pwysau amgylchynol yn cael ei ragori yn barhaus ar dymheredd gweithredu arferol.

☑ Ar gyfer pwysau gwahaniaethol uwch ar gyflymder is, gweler y diagram.

Caniateir pigau pwysau eiliad (t <0.1 s) o hyd at 10 bar. Mae oes gwasanaeth y sêl siafft yn lleihau gyda chynnydd yn amlder pigau pwysau.

☑ Rhaid i'r pwysau achos fod yn hafal neu'n uwch na'r amgylchynol

■ Cyfeiriad Llif

■ Ystod Cyflymder

☑ Dim terfyn i isafswm cyflymder nmin. Os oes angen unffurfiaeth y cynnig, rhaid i gyflymder NMin beidio â bod yn llai na 50 rpm. Gweler Tabl Gwerthoedd ar gyfer y cyflymder mwyaf.

■ Bearting hir-oes

☑ Meintiau 250,355

☑ Ar gyfer bywyd gwasanaeth hir a'i ddefnyddio gyda hylifau hydrolig HF. Dimensiynau allanol union yr un fath â modur â Bearings safonol. Mae trosi dilynol i gyfeiriadau oes hir yn bosibl.

☑ Argymhellir fflysio a fflysio achos trwy borthladd U.

■ Porthladdoedd

Phorthladdoedd	Porthladd am	Diagramau
A, b T	Porthladd Gweithio Porthladd

Nodwedd cynnyrch a chymhwyso piston echelinol Modur sefydlog A2FE Cyfres 6

Nodweddion:

Modur HD-A2FE Maint 28 ~ 355 Cyfres 6

Pwysedd Enwol 400 bar Uchafswm Pwysedd 450 Bar

■ Modur plug-in sefydlog gyda grŵp cylchdro piston taprog echelinol o echelin plygu

dyluniad, ar gyfer gyriannau hydrostatig mewn cylchedau agored a chaeedig.

■ Integreiddio pellgyrhaeddol mewn blwch gêr mecanyddol oherwydd mowntio cilfachog

flange wedi'i leoli yng nghanol yr achos (arbed gofod yn fawr

adeiladu)

■ Dimensiynau bach, cyfanswm effeithlonrwydd uchel, uned gyflawn, yn barod-ymgynnull a

wedi'i brofi, yn hawdd ei osod, dim ond plygio i mewn i'r blwch gêr mecanyddol, na

manylebau cyfluniad i'w harsylwi wrth osod

Cais:

Piston echel echel a2fe A2FE Gellir defnyddio modur dadleoli sefydlog mewn peiriannau adeiladu, gorsafoedd pwmp hydrolig, rigiau drilio, peiriannau ffrwydro, offer gwneud papur, peiriannau ffyrdd ac offer arall i ddarparu cefnogaeth pŵer sefydlog a dibynadwy ar gyfer gweithredu'r offer hyn.
