Mae'r gyfres DBE Falf Rhyddhad Prawf Ffrwydrad yn falf rheoleiddio pwysau a reolir yn drydanol a ddyluniwyd ar gyfer amgylcheddau fflamadwy a ffrwydrol, gyda rheoleiddio pwysau cyfrannol manwl gywir a nodweddion diogel gwrth-ffrwydrad. Mae gan Falf Rhyddhad Cyfrannol DBE swyddogaeth rhyddhad brys mecanyddol adeiledig, newid yn awtomatig i bwysau diogel pan fydd pŵer i ffwrdd. A gall gorchudd sy'n gwrthsefyll gwisgo ar graidd falf ymestyn oes y gwasanaeth.
| Hylif | Olew mwynol sy'n addas ar gyfer sêl NBR a FKM |
| Ester ffosffad ar gyfer sêl fkm | |
| Ystod Tymheredd Hylif ℃ | -30 i +80 (sêl nbr) |
| -20 i +80 (sêl fkm) | |
| Ystod gludedd mm2/s | 2.8 i 380 |
| Liniaroldeb | ± 3.5% |
| Hailadroddadwyedd | ＜ ± 2% |
| Drydan | |
| Ffynhonnell Pwer | DC |
| Min.Solenoid Current MA | 100 |
| Max.Solenoid Current ma | 800 |
| Gwrthiant coil | 19.5Ω ar 20 ℃, max.warm Gwerth: 28.8Ω |
| Statws gweithio | Pharhaus |
| Tymheredd amgylcheddol Max.working | +50 ℃ |
| Inswleiddio i DIN 40 050 | Ip65 |
Nodweddion:
-Sub-Plate Mowntio:
- Patrwm porthi i DIN 24 340 Ffurflen E ac ISO 6264
- i'w osod mewn maniffoldiau
- 4 graddfa pwysau
- Max. cyfyngiad pwysau, dewisol
- Math o fwyhadur VT-2000 (rhaid ei archebu ar wahân)
Cais:
Gellir defnyddio Falf Rhyddhad Pwysedd Prawf Ffrwydrad DBE ar gyfer atalwyr chwythu platfform drilio (BOP), offer twll i lawr, gorsafoedd cywasgu nwy naturiol, cynhalwyr hydrolig mwyngloddio, peiriannau tarian, offer echdynnu nwy, offer drilio môr dwfn, a pheiriannau dec gwrth-ffrwydrad.
Enghraifft:
PLC Prawf Ffrwydrad → mwyhadur cyfrannol gwrth-ffrwydrad → Falf DBE → Actuator Hydrolig
↑
Synhwyrydd pwysau gwrth-ffrwydrad (adborth)
Mae falf rhyddhad pwysau gwrth-ffrwydrad DBE yn falf rhyddhad pwysau a weithredir gan beilot. Fe'i defnyddir i osod y pwysau mewn systemau hydrolig yn barhaus yn ôl signal trydanol.

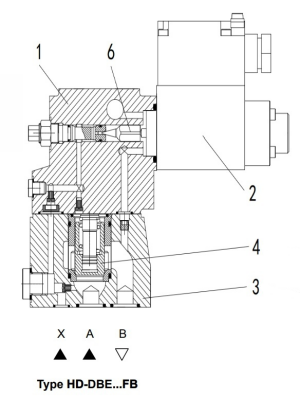

Yn y bôn, mae'r falfiau hyn yn cynnwys falf beilot (1) gyda solenoid cyfrannol (2) a'r brif falf (3) gyda phrif fewnosodiad sbwlio (4).
Teipiwch hd-dbe ... fb
Mae'r terfyn pwysau mewn perthynas â'r gwerth cerrynt trydanol ac wedi'i osod gan y solenoid cyfrannol (2). Mae pwysau'r system yn cael ei roi ar y prif sbŵl (4). Ar yr un pryd rhoddir y pwysau ar ochr llwythog y prif sbŵl (4) a'r peilot poppet (6) trwy orifice (5) yn y falf beilot (1). Os yw'r grym hydrolig yn fwy na'r grym solenoid, mae'r peilot poppet (6) yn agor. Gall hylif peilot lifo yn ôl i'r tanc ac mae cwymp pwysau a achosir gan yr orifices yn effeithio ar y prif sbŵl (4). Yna mae'r prif sbŵl (4) yn agor y sianel o bwmp i'r tanc.
Symbol o Falf rhyddhad pwysau gwrth-ffrwydrad dbe
