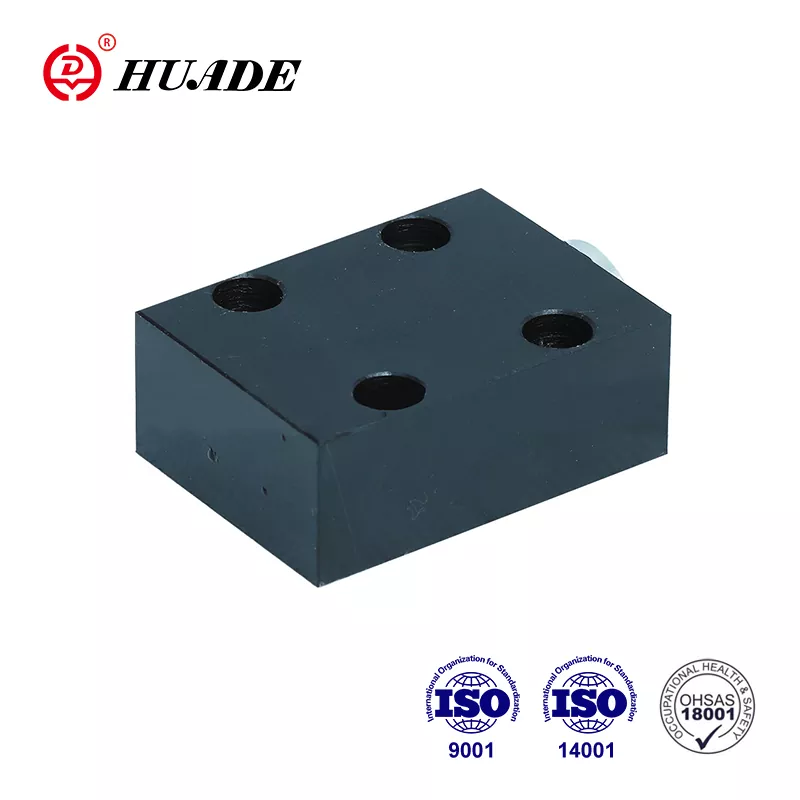

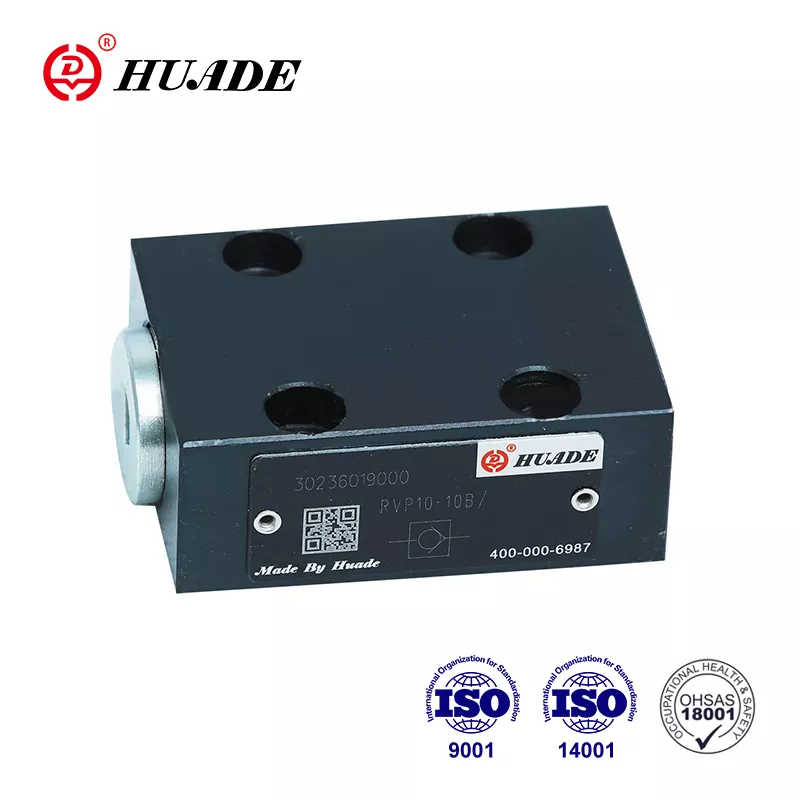

Cydweithrediad strategol rhwng llywodraethau Tsieineaidd a Almaeneg ym 1979, mae Huade wedi ymgorffori technoleg flaengar gan Rexroth. Mae Huade® Check Falf RVP 12 yn gydnaws â Rexroth’s RVP 12. Mae nwyddau Huade wedi dod i fyny at y safonau rhyngwladol, sef ISO9001, ISO14001, ac OH SAS18001. Mae'r ffatri yn rhoi straen mawr ar yr ansawdd gyda system archwilio dda i sicrhau ansawdd rhagorol yr holl falf gwirio RVP 12 cyn gadael y ffatri. Gellir defnyddio cynhyrchion Huade yn helaeth mewn diwydiant milwrol a meysydd eraill yn Tsieina. Mae hwn yn frand dibynadwy yn Tsieina.
|
Data Technegol |
|||||||||
|
Maint |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pwysau Gweithredol, Max (MPA) |
31.5 |
||||||||
|
Pwysau Agoriadol (MPA) |
0.05 |
||||||||
|
Hylif pwysau |
olewau mwynau neu ester ffosffad |
||||||||
|
Ystod tymheredd hylif pwysau （℃）） |
-30 ～+80 |
||||||||
|
Ystod gludedd (mm2/s) |
2.8 ~ 500 |
||||||||
|
Safle trwsio |
dewisol |
||||||||
|
Pwysau (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Nodweddion:
▶ Cysylltiad is -blat
▶ Cau heb ollyngiadau i un cyfeiriad
Cais:
Defnyddir y falf gwirio RVP 12 yn bennaf wrth allfa'r pwmp fel falf pwysedd cefn a falf ffordd osgoi.
Mae'r falf wirio RVP 12 yn strwythur falf poppet gyda cholli pwysau bach. Mae'r diagram strwythur fel y dangosir isod. Mae ganddo'r dasg o, yn ddelfrydol cau gollyngiad llif yn rhydd i un cyfeiriad ac i ganiatáu llif rhydd i'r cyfeiriad arall. Yn y bôn, mae'n cynnwys y tai (1), poppet (2) Gwanwyn cywasgu (3), a sedd y gwanwyn (4). Mae strôc y poppet (2), sy'n cael ei dywys ar ei ddiamedr allanol, wedi'i gyfyngu gan stop mecanyddol. Mae'r gwanwyn cywasgu adeiledig (3) yn cefnogi'r mudiad cau. Ar ben hynny mae'r gwanwyn cywasgu (3) yn dal y poppet (2) yn y safle caeedig hyd yn oed pan nad oes llif trwy'r falf.
Symbol
Diagram strwythur
①housing ②poppet ③spring ④spring sedd
1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.
2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer
3. Cynhyrchion heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.
4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a'u defnyddio yn unol â'r paramedr a restrir yn y llyfr sampl
5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf i 0.8.
6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
