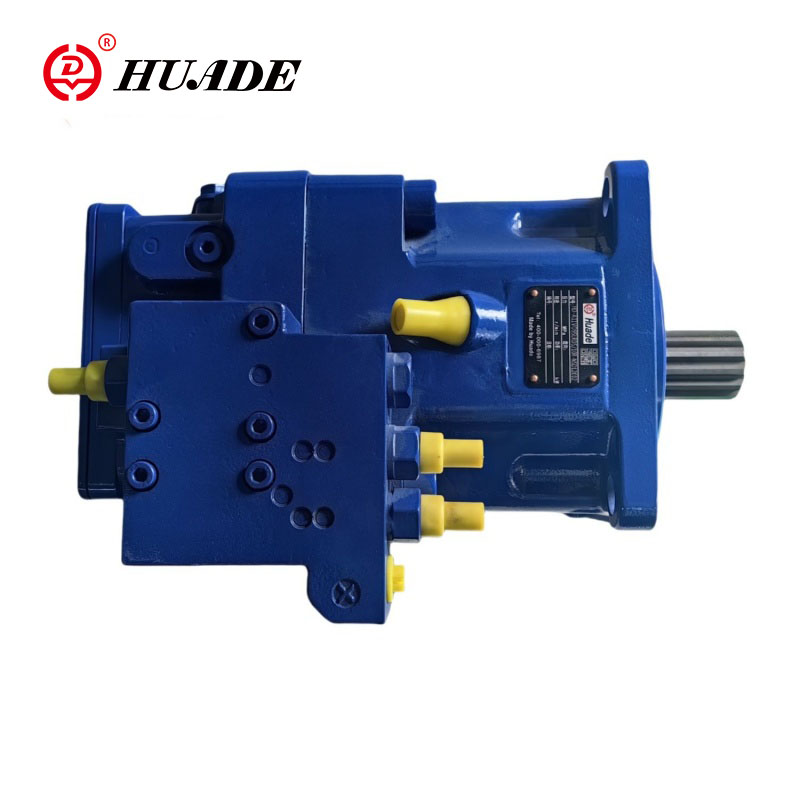

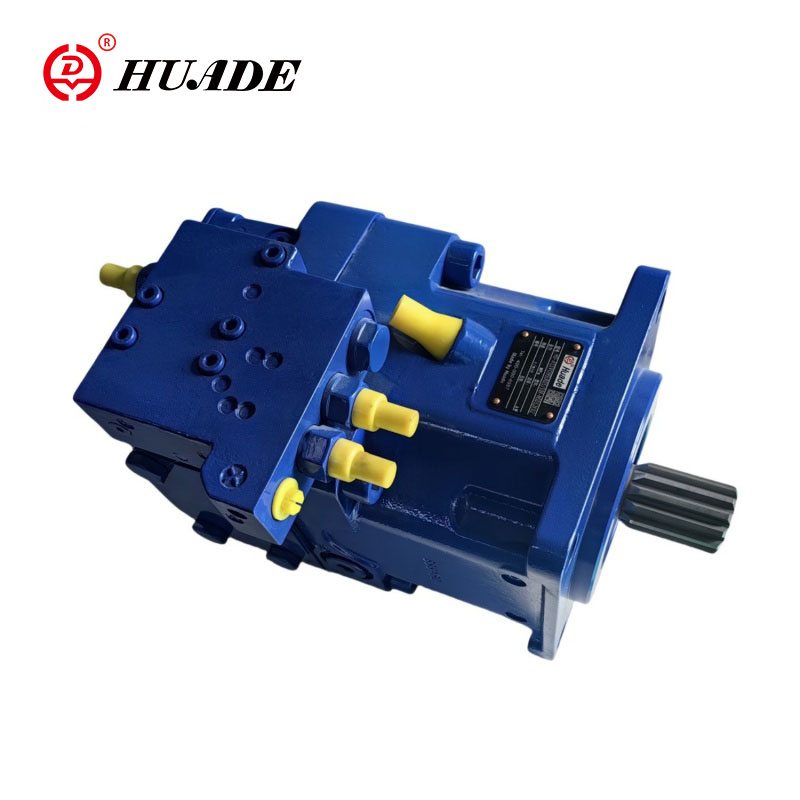

Pwmp Amrywiol Piston Axial A11VO

Huade Brand A11VO Swash Plât Piston Axial Piston Defnyddir pwmp newidiol ar gyfer trosglwyddo hydrostatig mewn systemau hydrolig cylched agored. Mae cyfradd llif y pwmp piston echelinol hwn yn gymesur â'r cyflymder trosglwyddo a'r dadleoliad. Trwy addasu'r ongl plât swash, gellir newid y gyfradd llif yn ddi -gam. Gall y pwmp A11VO gyd -fynd â Rexroth’s mewn perfformiad.

Paramedr Cynnyrch Pwmp Amrywiol Piston Axial A11VO

• Ystod pwysau gweithredu

◇ Cilfach ----- pwysau absoliwt yn y porthladdoedd (porthladd sugno)

Fersiwn heb bwmp gwefr

Pabs fy ---------- 0.8 bar

Pabs Max ---------- 30 Bar

Os yw'r pwysau yn> 5 bar, gofynnwch i Huade Hydrolic.

Fersiwn gyda phwmp gwefr

Pabs fy ---------- 0.6 bar

Pabs Max ---------- 2 Bar

◇Uchafswm cyflymder a ganiateir (terfyn cyflymder)

Cyflymder a ganiateir trwy gynyddu'r PABs pwysau mewnfa yn y porthladdoedd sugno neu yn VG ≤vg ar y mwyaf

◇ allfa ---- pwysau ym mhorthladd A neu b

Pwysau enwol PN ---------- 350 bar

PMAX pwysau uchaf ---------- 400 bar

Pwysedd enwol: Max.Design Pwysau lle mae cryfder blinder yn cael ei sicrhau

Y pwysau uchaf: Max. pwysau gweithredu a ganiateir ar gyfer tymor byr (T <1s).

◇ Isafswm pwysau gweithredu

Mae angen lleiafswm Pb Min Pb Min yn y llinell gwasanaeth pwmp yn dibynnu ar y cyflymder, yr ongl troi a'r dadleoliad (gweler y diagram).

◇ Pwysau draenio achos

Gall y pwysau draenio achos yn y porthladdoedd T1 a T2 fod yn uchafswm o 1.2 bar yn uwch na'r pwysau mewnfa yn y porthladdoedd ond ddim yn uwch na PL abs. MAX -------------- 2 Bar.

Mae angen llinell draen achos heb gyfyngiadau, maint llawn yn uniongyrchol i danc.

◇ Ystod tymheredd y cylch sêl siafft

Caniateir y cylch sêl siafft FKM ar gyfer tymereddau draen achos -25 ℃ i +115 ℃.

• Nodyn:

Ar gyfer ceisiadau o dan 25 ° C, mae cylch sêl siafft NBR yn angenrheidiol (ystod tymheredd a ganiateir: -40 ° C i +90 ° C).

Nodwch gylch sêl siafft NBR mewn testun clir yn y drefn.

Nodwedd cynnyrch a chymhwyso pwmp newidiol piston echelinol A11VO

Nodweddion:

▶ Pwmp piston echelinol amrywiol o ddyluniad plât swash ar gyfer gyriannau hydrostatig mewn system hydrolig cylched agored.

▶ Wedi'i ddylunio'n bennaf i'w ddefnyddio mewn cymwysiadau symudol.

▶ Mae'r pwmp yn gweithredu o dan amodau hunan-brimio, gyda gwasgedd tanc, neu gyda phwmp gwefr adeiledig dewisol (impeller).

▶ Mae ystod gynhwysfawr o opsiynau rheoli ar gael sy'n cyfateb i unrhyw ofyniad cais.

▶ Mae'r opsiwn rheoli pŵer yn addasadwy yn allanol, hyd yn oed pan fydd y pwmp yn rhedeg,

▶ Mae'r gyriant trwodd yn addas ar gyfer ychwanegu pympiau gêr a phympiau piston echelinol hyd at yr un peth, h.y. 100/% trwy yrru.

▶ Mae'r llif allbwn yn gymesur â chyflymder y gyriant ac yn anfeidrol amrywiol rhwng qv max a qv min = 0.

Cais:

Defnyddir Pwmp Amrywiol Piston Axial Huade A11VO yn helaeth mewn peiriannau peirianneg ac offer diwydiannol ysgafn, peiriannau meteleg haearn a dur a mwyngloddio, llongau, offer daear hedfan sifil, peiriannau petroliwm a phetrocemegol, peiriannau adeiladu a cherdded.
