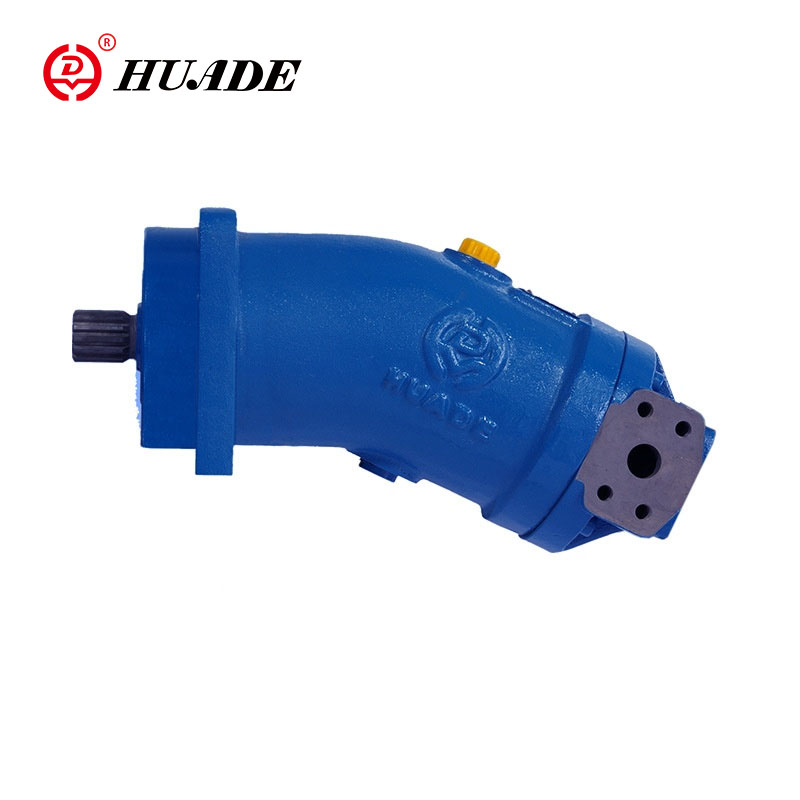

Pwmp sefydlog piston echelinol/modur A2F

Gellir defnyddio pwmp sefydlog piston echelinol/modur A2F A2F fel naill ai pwmp modur mewn gyrwyr hydrostatig, mewn cylched agored neu gaeedig. Mae'n uned piston echelinol o ddyluniad echel wedi'i blygu gyda dadleoliad sefydlog. Os caiff ei weithredu fel pwmp, mae llif y pwmp A2F yn gymesur â chyflymder y gyriant a'r dadleoliad. Os caiff ei weithredu fel modur, mae cyflymder allbwn modur A2F yn gymesur â'r gyfrol ysgubol ac yn gymesur wrth wrthdro â dadleoli. Mae'r torque allbwn yn cynyddu gyda'r cwymp pwysau rhwng yr ochrau gwasgedd uchel ac isel.

Paramedr cynnyrch pwmp sefydlog piston echelinol/modur A2F

• Maint: 10-500
• Pwysedd brig: hyd at 40mpa
• Cylchdaith: Ar gyfer cylched agored neu gaeedig.
• Dylunio: Piston taprog echelinol, dyluniad echel wedi'i blygu

▶Pwysau gweithredu mewnfa

◆Phwmpiant

Pwysau lleiaf ym mhorthladdoedd a neu b

P_abs------ 0.08mA

Mewn cylchedau caeedig, rhaid i'r pwysau bwyd anifeiliaid fod rhwng 0.2mpa a 0.6mpa, yn dibynnu ar gyflymder pwmp a hylif hydrolig gludedd

◆Foduron

Pwysau ym mhorthladd A neu B.

Pwysau enwol pn = 35mpa

Pwysau brig p_Max= 40mpa

Rhaid i swm y pwysau ym mhorthladdoedd A a B beidio â bod yn fwy na 70MPA (pwysau unigol ar y naill ochr ar y mwyaf. 40mpa)

▶Pwysau gweithredu allfa

◆Phwmpiant

Pwysau enwol --- P._N= 35mpa

Pwysedd Uchaf ----- P._Max= 40mpa

Pwysau achos

▶Uchafswm pwysau achos a ganiateir (ym mhorthladd T)

Pabs ---- 0.2mpa

▶ Ystod tymheredd olew

t_minii---- -25 ℃

t_Max--- +80 ℃

▶ Ystod gludedd

V_minii---- (ar gyfer cyfnodau byr) 10mm²/s

V_Max--- (am gyfnodau byr) 1000mm²/s

▶ Gosodiad gweithredu gorau posibl

V_{optia ’}--- 16-36mm²/s

Nodwedd cynnyrch a chymhwyso pwmp sefydlog piston echelinol/modur A2F

Nodweddion

▶ Grŵp cylchdro perfformiad uchel gyda maes rheoli sfferig sydd wedi'i brofi'n dda gyda'r manteision: cyflymder ymylol isel hunan-ganoli, effeithlonrwydd uchel.

▶ Mae berynnau rholio cadarn yn dioddef bywyd gwasanaeth hir.

▶ Siafft gyrru sy'n gallu mabwysiadu llwytho rheiddiol.

▶ Fflange mowntio ISO, unffurf ar gyfer dadleoli sefydlog.

▶ Pympiau/moduron a moduron amrywiol o faint 55.

▶ Gellir ei ddefnyddio ar y cyd â hylifau sy'n gwrthsefyll tân.

▶ Cynhyrchu synau isel.

Nghais

Defnyddir pwmp sefydlog piston echelinol/modur A2F yn helaeth mewn peiriannau peirianneg, peiriannau glo, peiriannau amaethyddol, offer metelegol, offer peiriant, ac ati.
